La transición de un componente del prototipo a la producción en gran volumen requiere un estricto cumplimiento de los principios metalúrgicos y de fabricación para evitar fallas catastróficas en las herramientas y sobrecostos. Seleccionar el método de fundición incorrecto, descuidar el Diseño para la Manufacturabilidad (DFM) o malinterpretar las realidades metalúrgicas del aluminio conduce a altas tasas de desechos, porosidad, inestabilidad dimensional y retrasos en el tiempo de comercialización. El mecanizado de geometrías complejas a partir de palanquilla sólida desperdicia material y consume excesivas horas de máquina. El aluminio y sus aleaciones poseen un punto de fusión relativamente bajo y una fluidez excepcionalmente alta. Esto hace que el proceso de fundición de aluminio sea ideal para lograr piezas complejas con forma de red que serían imposibles de mecanizar de manera eficiente. Un desglose sistemático de este flujo de trabajo dirigido por ingeniería proporciona a los equipos de adquisiciones e ingeniería el marco necesario para evaluar las capacidades de fundición. Debe alinear los métodos de fabricación con las limitaciones del proyecto para garantizar la viabilidad de los componentes.
DFM dicta la economía: hasta el 80% de la integridad estructural de un componente y el costo unitario final se fijan durante las fases iniciales de diseño de herramientas, creación de patrones y simulación del flujo del molde.
El control del proceso es fundamental: se requiere una regulación estricta de las temperaturas de fusión, la desgasificación y la velocidad de vertido para mitigar los riesgos inherentes como la porosidad del gas hidrógeno y los defectos de contracción.
El método debe coincidir con el volumen: la elección entre matriz, molde permanente y fundición en arena debe estar impulsada por una evaluación rígida del capital inicial en herramientas versus la economía de producción por pieza.
Requisitos posteriores a la fundición: las piezas fundidas en bruto rara vez cumplen con los requisitos de tolerancia finales; Las operaciones secundarias como el mecanizado CNC y el tratamiento térmico T6 son obligatorias para aplicaciones de alto rendimiento.
Establezca criterios básicos de éxito basados en los requisitos de carga, la resistencia a la tracción, la conductividad térmica y la exposición ambiental. Los componentes que funcionan en entornos marinos o industriales hostiles enfrentan graves riesgos de corrosión galvánica. Estos entornos exigen aleaciones químicas específicas con bajo contenido de cobre para sobrevivir a la exposición a largo plazo. Los equipos de ingeniería deben evaluar el límite elástico y los porcentajes de alargamiento requeridos antes de seleccionar un material. Usted asigna aleaciones de aluminio específicas directamente a estos requisitos mecánicos. Reconozca que la selección de aleaciones restringe los métodos de fundición disponibles.
Por ejemplo, el A380 ofrece una excelente fluidez y estanqueidad a la presión. Esto lo convierte en el estándar para aplicaciones de alta presión, pero funciona mal en moldes de arena alimentados por gravedad. Por el contrario, el A356 proporciona un alargamiento excepcional y responde bien al tratamiento térmico. Usamos mucho el A356 para aplicaciones de moldes estructurales permanentes donde la falla no es una opción.
Aleación de aluminio | Elementos primarios de aleación | Mejor método de lanzamiento | Características clave |
|---|---|---|---|
A380 | Silicio, Cobre | Alta presión Fundición a presión | Excelente fluidez, buena estanqueidad a la presión, mala respuesta de anodizado. |
A356 | Silicio, Magnesio | Molde Permanente / Arena | Alta resistencia, excelente resistencia a la corrosión, tratable térmicamente (T6). |
319 | Silicio, Cobre | Arena / Molde Permanente | Buena moldeabilidad, excelente maquinabilidad, resistencia moderada. |
B390 | Alto silicio | Fundición a presión | Excepcional resistencia al desgaste, baja ductilidad, difícil de mecanizar. |
Analice el punto de equilibrio entre los altos costos iniciales de herramientas y los costos más bajos por pieza. Las matrices de acero endurecido requieren una importante inversión de capital inicial, un largo tiempo de mecanizado y tratamientos térmicos rigurosos. Debe establecer umbrales de volumen de producción para justificar la transición de la fundición en arena de bajo volumen a sistemas automatizados de alto volumen. Los bajos volúmenes de producción rara vez justifican el gasto en herramientas de acero complejas. Los procesos de moldes desechables siguen siendo más viables para tiradas cortas. Los grandes volúmenes exigen tiempos de ciclo rápidos para amortizar los gastos de herramientas de manera efectiva en decenas de miles de unidades. Calcular la curva de amortización en las primeras etapas del ciclo de vida del proyecto evita sobrecostos catastróficos en el presupuesto. Alinea la estrategia de fabricación con la demanda real del mercado.
1 a 1000 unidades: utilice fundición en arena o fundición a la cera perdida. Los costos de herramientas son mínimos y dependen de patrones de madera o plástico.
1.000 a 10.000 Unidades: Transición a fundición en molde permanente. Los moldes de hierro fundido o acero ofrecen mejores acabados superficiales y tolerancias más estrictas sin el costo extremo de las matrices de alta presión.
Más de 10.000 unidades: implementar fundición a presión de alta presión. El enorme coste inicial de las matrices de acero para herramientas H13 se compensa con los tiempos de ciclo medidos en segundos.
Evalúe la geometría del componente para determinar su moldeabilidad durante la fase de diseño inicial. Concéntrese en implementar ángulos de tiro adecuados. Normalmente especificamos entre uno y tres grados de inclinación en las paredes exteriores para permitir una expulsión limpia de la cavidad del molde. Las paredes interiores a menudo requieren un poco más de tiro debido a que el aluminio se contrae sobre el núcleo a medida que se enfría. Mantenga espesores de pared uniformes en toda la pieza. Las secciones gruesas y aisladas crean puntos calientes que conducen directamente a huecos de contracción. Elimine las esquinas internas afiladas agregando filetes generosos. Un radio de filete mínimo de 0,125 pulgadas reduce las concentraciones de tensión severas durante la fase de solidificación rápida. Utilice software avanzado de simulación térmica y flujo de molde para predecir las velocidades de enfriamiento con precisión. Este software ayuda a los ingenieros a identificar posibles zonas de contracción antes de cortar cualquier acero. Los datos de simulación impulsan el diseño de sistemas óptimos de compuertas y elevadores. Garantiza que el metal fundido llegue a todos los extremos de la cavidad antes de congelarse.

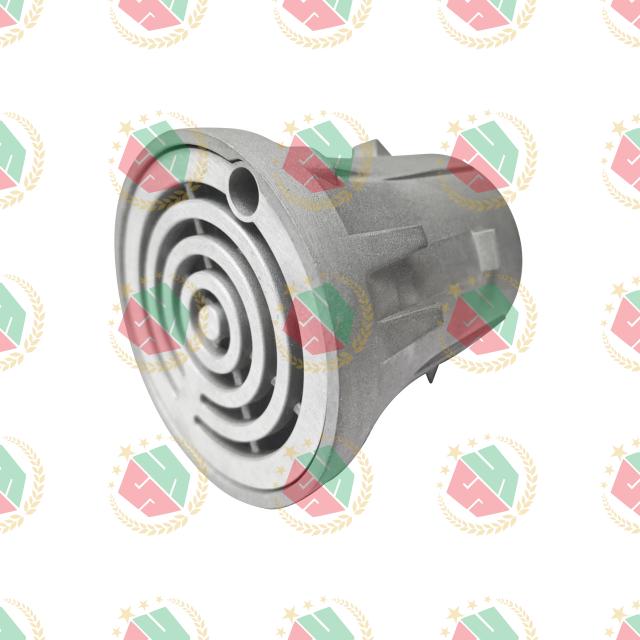

Seleccione los materiales del molde según el proceso elegido y el ciclo de vida de producción esperado. Utilice acero para herramientas H13 de primera calidad para aplicaciones de alta presión para resistir choques térmicos y presiones de inyección extremas. Utilice arena de sílice mezclada con aglutinantes químicos para moldes de arena desechables. Desarrolle patrones físicos precisos para formar la cavidad exterior del molde. Debe tener en cuenta la tasa de contracción volumétrica específica de la aleación de aluminio seleccionada, que suele ser de alrededor de 5/32 de pulgada por pie. Esta fase de creación de forma dicta la precisión dimensional básica de la pieza final. Diseñe e integre núcleos de arena prescindibles para geometrías internas complejas. A menudo se requieren cavidades huecas y socavados internos para componentes especializados. Por ejemplo, la fabricación de un drenaje de piso de aluminio personalizado requiere una colocación precisa del núcleo para formar la geometría interna de la trampa de agua.
Calcule la mezcla de carga precisa de materias primas para lograr la química metalúrgica objetivo. Combine lingotes de aluminio de primera calidad, chatarra de fabricación limpia y agentes de aleación específicos como silicio, cobre o magnesio. Estos endurecedores dictan las propiedades mecánicas finales y la fluidez de la masa fundida. Lleve el horno a la temperatura óptima de vertido. Generalmente mantenemos la masa fundida entre 1200 °F y 1400 °F, según el grado de aleación específico. Ejecute rigurosos protocolos de desgasificación utilizando impulsores rotativos. Estos dispositivos inyectan gas argón o nitrógeno directamente en la masa fundida. Las burbujas de gas ascendentes atrapan el hidrógeno disuelto y lo transportan a la superficie. Implemente estrictos procedimientos de fundente para separar las impurezas de óxido y la escoria del metal fundido limpio. Quite bien la superficie para garantizar un vertido de alta calidad.
Compare los mecanismos de vertido alimentados por gravedad con los sistemas de inyección altamente presurizados. Los sistemas de gravedad utilizan cucharones automatizados para transferir metal a la cámara de llenado. Dependen del peso natural del metal para llenar el vacío. Los sistemas presurizados son fundamentales para el proceso de fundición de aluminio en entornos de gran volumen. Utilizan configuraciones de cámara fría donde un émbolo hidráulico fuerza el metal hacia el troquel a velocidades extremas, que a menudo superan las 100 pulgadas por segundo. Implemente una regulación de presión cuidadosa y basada en el tiempo en todos los métodos. Los sistemas de molde permanente de baja presión logran esto presurizando la cámara del horno directamente sobre la superficie del metal fundido. Esto empuja el líquido hacia arriba por un tallo hacia el molde. Controle meticulosamente la velocidad de inyección para garantizar que todo el interior del molde se llene por completo y, al mismo tiempo, minimizar la turbulencia y el atrapamiento de aire.
Gestione los gradientes térmicos dentro del molde para promover la solidificación direccional. El molde debe congelarse progresivamente desde las secciones más delgadas hacia las más gruesas. Esta congelación direccional extrae metal fundido de elevadores ubicados estratégicamente. Las bandas compensan la contracción volumétrica natural a medida que el aluminio pasa de líquido a sólido. Utilice canales de enfriamiento localizados dentro de moldes de acero permanentes. Bombeamos agua o aceite térmico a través de estas líneas para acelerar la congelación en secciones transversales masivas. Ejecute protocolos de expulsión automatizados o manuales precisamente una vez que la pieza alcance la rigidez estructural. Utilice pasadores eyectores estratégicamente colocados para empujar la pieza fuera de la cavidad simultáneamente. La colocación adecuada del pasador elimina la pieza sin causar distorsión dimensional, flexión o desgaste de la superficie.
Retire el exceso de material mecánicamente utilizando troqueles, sierras de cinta o enrutadores CNC. Esta fase de conclusión incluye cortar compuertas, guías, contrahuellas y cualquier rebaba de la línea de separación que se filtre entre las mitades del molde. Aplicar técnicas de acabado de superficies adaptadas al entorno de uso final. El granallado crea una textura mate uniforme. El recubrimiento en polvo o el anodizado proporcionan una sólida protección ambiental. Un acabado adecuado logra la resistencia estética y a la corrosión requerida para las piezas arquitectónicas expuestas, como una tapa de drenaje de piso de aluminio . Ejecutar procesamiento térmico para manipular la microestructura. El tratamiento térmico T6 implica disolver la pieza a altas temperaturas, enfriarla rápidamente en agua y envejecerla artificialmente. Esto maximiza el límite elástico y la dureza superficial del componente final.
La alta presión fundición a presión es óptima para producciones de gran volumen que superan las 10.000 unidades al año. Destaca por producir paredes excepcionalmente delgadas, detalles complejos y tolerancias dimensionales ajustadas nada más sacarlo del molde. La principal compensación implica el mayor capital de herramientas inicial. Necesita matrices masivas de acero endurecido para soportar presiones de inyección que pueden alcanzar los 10 000 PSI. Las piezas producidas mediante este método son muy susceptibles a la porosidad interna del gas causada por el llenado turbulento. Esta porosidad inherente hace que los componentes de fundición a presión estándar generalmente no sean adecuados para el tratamiento térmico T6. El gas atrapado se expande y forma ampollas en la superficie durante el procesamiento térmico.
La fundición en molde permanente es ideal para producciones de volumen medio que requieren microestructuras densas y muy sólidas y una excelente estanqueidad a la presión. El llenado más lento, alimentado por gravedad o de baja presión minimiza las turbulencias. Esto reduce drásticamente el gas atrapado. Con frecuencia utilizamos este método para fabricar componentes de infraestructura críticos, como una brida de fundición de aluminio diseñada para sistemas de transferencia de fluidos de alta tensión. Las compensaciones incluyen costos moderados de herramientas y tiempos de ciclo significativamente más lentos en comparación con los sistemas de alta presión. El proceso también se limita a geometrías exteriores más simples a menos que se integren núcleos de arena prescindibles. El uso de núcleos de arena crea una configuración de molde semipermanente para cavidades internas complejas.
La fundición en arena ofrece la barrera de entrada más baja en cuanto a costos de herramientas. Utiliza patrones económicos de madera, plástico o aluminio mecanizado. Es altamente escalable para tiradas de bajo volumen, componentes industriales masivos o geometrías muy complejas que no pueden expulsarse de troqueles de acero rígidos. La fundición a la cera perdida utiliza patrones de cera desechables recubiertos de cerámica, que ofrecen detalles superiores para formas complejas. Las principales desventajas de la fundición en arena incluyen un acabado superficial más rugoso. Esto a menudo requiere un mecanizado secundario extenso. Las tasas de producción son sustancialmente más lentas. La precisión dimensional general es menor debido a la naturaleza cambiante del molde de arena durante el vertido y la solidificación.
Método de fundición | Volumen de producción ideal | Costo inicial de herramientas | Calidad del acabado superficial | Riesgo de porosidad interna |
|---|---|---|---|---|
Alta presión Fundición a presión | Más de 10.000 unidades | Muy alto (acero endurecido) | Excelente (Suave) | Alto (relleno turbulento) |
Molde permanente (gravedad) | 1.000 - 10.000 unidades | Moderado (hierro fundido/acero) | Bien | Bajo (relleno laminar) |
Fundición de arena | 1 - 1.000 unidades | Bajo (Patrones de madera/aluminio) | Deficiente (requiere mecanizado) | Moderado (humedad/gas) |
Las películas de gas y óxido atrapadas comprometen gravemente la integridad mecánica de la pieza fundida. Conducen directamente a una falla prematura por fatiga. La porosidad del gas aparece como burbujas suaves y redondas sobre una superficie mecanizada. La porosidad por contracción se manifiesta como huecos irregulares y dentados. Exija controles estrictos de temperatura de fusión para evitar el sobrecalentamiento. Las altas temperaturas aumentan exponencialmente la absorción de hidrógeno en el aluminio líquido. Aplique una desgasificación rotativa de rutina para extraer el hidrógeno de la masa fundida antes de verterla. Utilice tecnologías asistidas por vacío en entornos de alta presión para evacuar el aire de la cavidad del troquel apenas milisegundos antes de la inyección. Implementar filtros de espuma cerámica en el sistema de compuertas. Estos filtros atrapan inclusiones de óxido duro antes de que entren en la cavidad de la parte principal.
La deformación, la distorsión o los huecos internos son causados por velocidades de enfriamiento desiguales y una alimentación inadecuada durante la transición crítica de líquido a sólido. Las secciones transversales gruesas se enfrían más lentamente que las paredes delgadas. Esto crea tensiones internas que sacan la pieza de la tolerancia. Exigir a las fundiciones que proporcionen modelos térmicos predictivos durante la fase DFM para identificar estas áreas problemáticas. Utilice canales de enfriamiento del molde localizados, a menudo llamados bloques de enfriamiento, para forzar una solidificación rápida en secciones grandes. Aplicar la regla de Chvorinov al diseñar contrahuellas. Asegúrese de que el tubo ascendente permanezca líquido durante más tiempo que la sección de fundición para la que está diseñado. Esto atrae el metal líquido hacia la zona de contracción, eliminando los huecos.
Los retrasos en los proyectos se producen con frecuencia debido al tiempo de entrega promedio de 8 a 16 semanas necesario para mecanizar, endurecer y validar herramientas de acero complejas. Las modificaciones de herramientas después de cortar acero son costosas y requieren mucho tiempo. Implementar un enfoque de creación de prototipos por fases para mitigar este riesgo por completo. Utilice moldes de arena impresos en 3D para fundir prototipos físicos en la aleación de producción exacta. Esto permite a los equipos de ingeniería validar el diseño, probar las propiedades mecánicas y confirmar los ajustes del ensamblaje antes de comprometer capital en herramientas de acero permanentes. Establezca hitos claros para las fases de validación de muestras T0 (primera herramienta), T1 y T2. Esto mantiene el cronograma del proyecto encaminado y responsabiliza a la fundición.
Defecto común | Identificador Visual | Causa principal | Acción correctiva |
|---|---|---|---|
Porosidad de los gases | Huecos lisos y esféricos. | Hidrógeno disuelto en la masa fundida. | Aumentar el tiempo de desgasificación rotativa; temperatura de fusión más baja. |
Huecos de contracción | Cavidades irregulares y dentadas. | Alimentación inadecuada durante la solidificación. | Rediseño de bandas; agregue bloques fríos a las secciones gruesas. |
Cierres fríos | Líneas distintivas o grietas en la superficie. | Congelación del metal antes de que el molde se llene por completo. | Aumentar la temperatura de vertido; optimizar la velocidad de entrada. |
Inclusiones | Manchas duras y oscuras en la matriz metálica. | Óxidos o escoria que entran al molde. | Implementar filtros de espuma cerámica; mejorar el desnatado del horno. |
Una fundición de aluminio exitosa no es una compra de productos básicos. Es un proceso de alta ingeniería en el que la alineación de la geometría de los componentes, la selección de la aleación y la metodología de fundición dictan la viabilidad del proyecto. Dar prioridad a los socios de fabricación que ofrecen servicios DFM internos y transparentes. Deben utilizar una simulación avanzada del flujo del molde y mantener estándares de pruebas metalúrgicas rigurosos y documentados. En el futuro, ejecute los siguientes pasos para garantizar el éxito del proyecto:
Compile archivos CAD existentes y defina explícitamente zonas de tolerancia críticas y superficies de contacto.
Definir los requisitos de volumen anual para limitar el método de fundición más viable económicamente.
Solicite una auditoría DFM preliminar a las fundiciones preseleccionadas para identificar los riesgos geométricos de manera temprana.
Obtenga un desglose detallado de los costos de herramientas, incluidos los reemplazos de núcleos y los programas de mantenimiento.
Valide los diseños iniciales utilizando prototipos rápidos o moldes de arena impresos en 3D antes de cortar acero permanente.
R: El aluminio ofrece un punto de fusión relativamente bajo y una fluidez excelente, lo que le permite llenar cavidades complejas del molde fácilmente. Proporciona una alta relación resistencia-peso, excelente conductividad térmica y resistencia natural a la corrosión. Estas propiedades inherentes del material lo hacen muy versátil para aplicaciones automotrices, aeroespaciales e industriales que requieren componentes livianos y duraderos.
R: La fundición en arena es generalmente el método más rentable para tiradas de bajo volumen. Las herramientas se basan en materiales económicos como madera, plástico o patrones de aluminio mecanizado en lugar de matrices de acero endurecido. Esto reduce significativamente los requisitos de capital inicial, lo que lo hace ideal para prototipos, piezas grandes y lotes de producción pequeños.
R: El diseño de las herramientas dicta exactamente cómo fluye y se enfría el metal fundido. Las compuertas y los elevadores adecuados previenen la turbulencia y eliminan los huecos por contracción. La creación precisa de patrones tiene en cuenta la tasa de contracción volumétrica específica de la aleación, lo que garantiza que la pieza fundida final cumpla con tolerancias dimensionales precisas después de la solidificación completa.
R: La porosidad es causada por gas hidrógeno atrapado, humedad en moldes de arena o aire arrastrado durante el vertido turbulento. Las fundiciones lo previenen desgasificando el metal fundido con argón o nitrógeno. También optimizan el diseño de la compuerta para garantizar el flujo laminar y utilizan sistemas asistidos por vacío para evacuar el aire de las matrices rígidas.
R: Las piezas fundidas en bruto no pueden igualar las tolerancias ultra estrictas del mecanizado CNC. Si bien la alta presión fundición a presión logra excelentes formas casi netas, las superficies de contacto críticas, los orificios roscados y los ajustes precisos de los rodamientos siempre requieren operaciones secundarias de mecanizado CNC para cumplir con las especificaciones de ingeniería finales.
R: Los plazos de entrega varían mucho según el proceso elegido. Los patrones de fundición en arena se pueden producir en 2 a 4 semanas. Las matrices complejas de acero endurecido para fundición a presión de alta presión generalmente requieren de 8 a 16 semanas para el diseño, el mecanizado CNC, el tratamiento térmico y la validación inicial de la muestra.
R: El A356 es muy apreciado por su excelente combinación de resistencia, ductilidad y resistencia a la corrosión, especialmente cuando se somete a un tratamiento térmico T6. Se utiliza ampliamente en componentes estructurales de automóviles, hardware marino y sistemas de manejo de fluidos estancos a la presión.
