Los ingenieros se enfrentan a una tensión persistente en la planta de fabricación: lograr las propiedades mecánicas excepcionales de un componente forjado manteniendo al mismo tiempo la flexibilidad geométrica de una pieza fundida. La forja tradicional ofrece enorme resistencia e integridad estructural. Sin embargo, tiene muchas dificultades con geometrías complejas. Esta limitación obliga a un mecanizado secundario extenso, genera un importante desperdicio de material y extiende los plazos de producción. Cuando un componente requiere alta resistencia y un diseño complejo, los métodos convencionales obligan a llegar a un acuerdo difícil.
Squeeze Casting actúa como una solución híbrida directa. Combina la metalurgia de alta integridad de la forja con la libertad de diseño de fundición a presión. Este proceso, a menudo llamado forja de metal líquido, cierra la brecha de fabricación. Obtiene capacidades de forma casi neta junto con una integridad mecánica que rivaliza con la forja tradicional. Al aplicar una alta presión sostenida durante la solidificación, este método elimina los defectos comunes de fundición. Analizaremos cómo funciona este proceso en el taller y por qué reemplaza las piezas forjadas en aplicaciones de alta tensión.
La fundición por compresión elimina el gas y la porosidad por contracción mediante la solidificación a alta presión, logrando propiedades mecánicas comparables a las de los componentes forjados.
El proceso reduce significativamente las operaciones de mecanizado secundario al producir piezas de forma casi neta con geometrías complejas que son imposibles de forjar.
Los componentes producidos mediante fundición por compresión son totalmente compatibles con el procesamiento térmico avanzado, lo que los hace ideales para aplicaciones de alta tensión.
Si bien los costos iniciales de herramientas pueden ser más altos que los de la fundición por gravedad, el costo total por pieza disminuye a escala debido a la reducción del desperdicio de material y los menores requisitos de mecanizado.
Los componentes sometidos a altas tensiones exigen un estricto cumplimiento de criterios de rendimiento específicos. Piezas como los muñones de dirección de automóviles o los soportes aeroespaciales requieren un alto límite elástico, una resistencia superior a la fatiga, una ductilidad excelente y tolerancias dimensionales estrictas. La forja tradicional cumple estos requisitos mediante deformación en estado sólido. Una prensa masiva fuerza el metal sólido y calentado hacia un troquel. Esto alinea la estructura del grano pero limita severamente la complejidad de la forma. No se pueden forjar cavidades internas profundas ni redes delgadas e intrincadas. La fundición por compresión utiliza solidificación en estado líquido presurizada para lograr objetivos mecánicos similares y al mismo tiempo permitir diseños de piezas complejos.
La mecánica de la fundición por compresión difiere fundamentalmente de los métodos convencionales. Generalmente clasificamos el proceso en dos tipos principales en la planta de producción.
Fundición por compresión directa: se vierte metal líquido en la mitad inferior de un troquel calentado. Luego, el ariete de la prensa cierra el troquel, aplicando presión directamente a toda la superficie del metal líquido a medida que se solidifica. Esto funciona de manera similar a la forja con matriz cerrada, pero comienza con material fundido.
Fundición por compresión indirecta: el metal se inyecta en la cavidad del troquel a través de un sistema de compuerta a alta presión. Esto se parece al fundición a presión de alta presión (HPDC). Sin embargo, la fundición por compresión indirecta utiliza una velocidad de llenado laminar mucho más lenta. El llenado lento evita que quede aire atrapado y se aplica una presión masiva durante la fase final de solidificación.

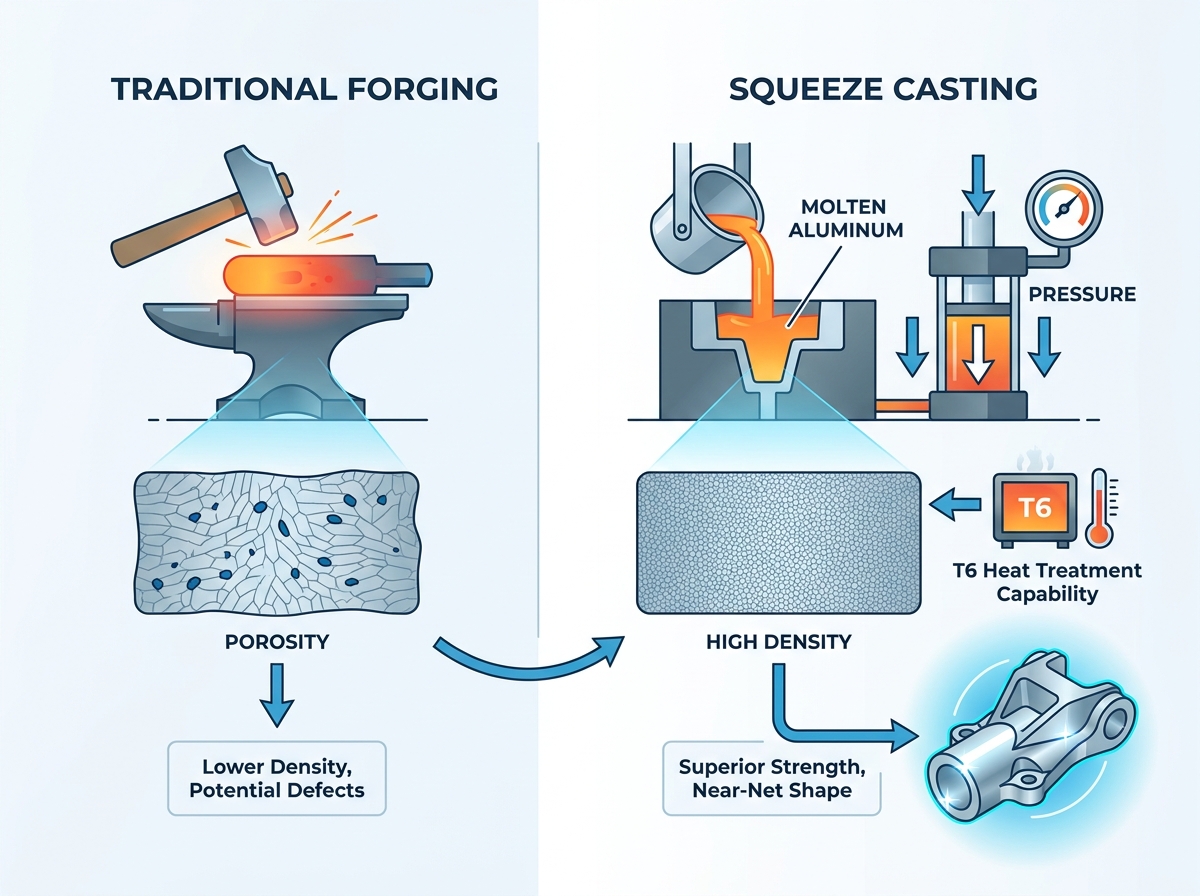

La clara ventaja de esta forja líquida radica en su formación microestructural. La aplicación de alta presión sostenida (a menudo entre 50 y 150 MPa) durante la fase de enfriamiento altera la dinámica de solidificación. Previene los patrones de crecimiento dendrítico típicos del fundición a presión convencional. La presión fuerza al metal a entrar en cada grieta del troquel y alimenta la contracción a medida que el metal pasa de líquido a sólido. Esto da como resultado una estructura densa y uniforme capaz de soportar cargas operativas extremas.
Característica del proceso | Forja Tradicional | Empalme de fundición |
|---|---|---|
Estado inicial | Sólido (Billete calentado) | Líquido (metal fundido) |
Complejidad geométrica | Bajo a medio | Alto (forma casi neta) |
Nivel de porosidad | Cero | Cero |
Mecanizado secundario | Extenso | Mínimo |
Estructura del grano | Direccional | Isotrópico (equiaxial) |
Una de las ventajas más importantes de la fundición por compresión es su capacidad para adaptarse a la complejidad geométrica. El proceso forma fácilmente socavaduras, paredes delgadas y cavidades internas complejas. La forja tradicional no puede lograr estas complejas características sin un extenso mecanizado CNC. Si forjas un bloque sólido, debes eliminar el exceso de material para crear la forma final. Esto añade mucho tiempo y trabajo a la producción.
El control dimensional preciso es otro beneficio fundamental. El proceso logra tolerancias estrictas y acabados superficiales limpios directamente desde el molde. Habitualmente vemos piezas que salen del troquel y que sólo requieren operaciones menores de revestimiento o perforación. Esta capacidad supera consistentemente los límites dimensionales brutos de la forja tradicional.
El rendimiento del material mejora drásticamente con una producción de forma casi neta. El ratio de compra-vuelo mide el peso de la materia prima comprada frente al peso de la pieza final terminada. Los espacios en blanco forjados suelen tener una relación de compra-vuelo terrible, a veces de 5:1 o peor. Las piezas fundidas exprimidas suelen alcanzar proporciones cercanas a 1,2:1. Al eliminar los pasos de mecanizado secundarios y terciarios, los fabricantes experimentan una reducción sustancial del tiempo de ciclo. Las piezas se mueven desde la fundición hasta el ensamblaje mucho más rápido.
La dinámica de solidificación de la fundición por compresión garantiza una solidez interna excepcional. La solidificación asistida por presión minimiza tanto la porosidad del gas como las cavidades de contracción. Estos son puntos de falla comunes en gravedad estándar o fundición a presión de alta presión. La presión continua alimenta metal fundido hacia áreas que se contraen a medida que la pieza se enfría. Literalmente exprime los vacíos hasta eliminarlos.
Al comparar la estructura del grano, la forja se basa en el flujo direccional del grano. Esto proporciona fuerza principalmente a lo largo de ejes específicos. Si una carga golpea la pieza forjada a contrapelo, puede fallar prematuramente. La fundición por compresión produce una estructura de grano fino, isotrópico y equiaxial. El rápido enfriamiento bajo presión crea granos pequeños y uniformes. Esta microestructura uniforme proporciona una resistencia constante en todas las direcciones.
Esta fina microestructura se traduce directamente en una resistencia superior a la fatiga. Los datos de campo muestran que la naturaleza isotrópica de las piezas fundidas por compresión proporciona una excelente tenacidad y vida útil a la fatiga en aplicaciones de carga cíclica. Los componentes resisten eficazmente la propagación de grietas. Usamos este proceso específicamente para los brazos de control de suspensión porque deben sobrevivir a millones de ciclos de vibración sin fallar.
La fundición a presión de alta presión convencional se enfrenta a una enorme barrera de tratamiento térmico. HPDC inyecta metal a altas velocidades, atrapando aire y lubricante dentro del metal. Si coloca una pieza HPDC estándar en un horno de tratamiento térmico, esos gases atrapados se expanden. La pieza se ampollará, distorsionará o literalmente explotará. Esta limitación impide que las piezas fundidas a presión estándar alcancen su máximo potencial de resistencia.
La naturaleza de porosidad cero del proceso de fundición por compresión permite un tratamiento térmico de solución completa y un envejecimiento artificial. La utilización de los servicios de fundición por compresión con tratamiento térmico T6 maximiza el rendimiento y la máxima resistencia a la tracción. La ausencia de huecos internos garantiza que el componente permanezca dimensionalmente estable durante el procesamiento a alta temperatura. Calentamos las piezas para disolver los elementos de aleación, las templamos rápidamente y luego las envejecemos artificialmente para precipitar las fases de fortalecimiento.
Lograr la paridad de rendimiento con equivalentes forjados es posible gracias a esta compatibilidad de procesamiento térmico. Las piezas fundidas exprimidas tratadas con T6 exhiben propiedades mecánicas que rivalizan estrechamente con los componentes forjados. Los ingenieros obtienen una alternativa viable para aplicaciones de alto estrés sin sacrificar la flexibilidad del diseño.
La fundición por compresión ofrece una selección de aleaciones más amplia en comparación con las limitadas aleaciones forjables disponibles. La forja requiere materiales con alta ductilidad a temperaturas elevadas. La fundición por compresión se adapta a una amplia gama de metales moldeables. Esto incluye opciones tanto ferrosas como no ferrosas, como aleaciones de aluminio, magnesio y cobre. Puede seleccionar materiales basándose en requisitos de rendimiento específicos en lugar de restricciones de fabricación.
La capacidad específica de fundición por compresión de aluminio se centra en aleaciones como los equivalentes A356, A380 y 6061. Estos materiales funcionan excepcionalmente bien bajo presión sostenida. El proceso mejora significativamente las propiedades mecánicas de estas aleaciones de aluminio. A356, por ejemplo, logra un alargamiento y un límite elástico notables cuando se moldea por compresión y se trata con T6.
La fundición por compresión a alta presión también facilita la fabricación de compuestos de matriz metálica (MMC). La presión mejora la infiltración y la humectabilidad de las fibras o partículas de refuerzo dentro de la matriz metálica. Se puede inyectar aluminio fundido en una preforma de fibras cerámicas. La presión fuerza al metal a entrar en los espacios microscópicos entre las fibras. Además, la fundición por compresión de aluminio desempeña un papel crucial en las iniciativas de reducción de peso. Reemplaza componentes de acero forjado más pesados en aplicaciones automotrices y aeroespaciales para mejorar la eficiencia del combustible.
Analizar la amortización de herramientas es fundamental a la hora de comparar estos procesos. Los costos iniciales de matrices y equipos para la fundición por compresión pueden ser más altos que los de la fundición por gravedad estándar. Las matrices deben soportar presiones masivas y choques térmicos. Requieren acero para herramientas H13 de primera calidad y canales complejos de gestión térmica. Sin embargo, en comparación con los costos combinados de las matrices de forjado y los accesorios de mecanizado secundarios necesarios, la inversión se equilibra favorablemente para piezas complejas.
Para la fabricación en volumen, la utilización de servicios especializados de fundición por compresión de alta densidad proporciona una excelente escalabilidad. Las tiradas de producción automatizadas de 10.000 unidades o más se benefician enormemente del proceso optimizado. Una única celda automatizada puede verter, prensar, extraer y enfriar piezas de forma continua. Esto contrasta marcadamente con la naturaleza intensiva en mano de obra de la forja de varios pasos. La forja a menudo requiere calentar palanquillas, múltiples golpes de matrices progresivas, recortes y un extenso mecanizado CNC.
Evaluar el impacto económico general requiere mirar más allá de las herramientas iniciales. El ahorro de materia prima juega un papel enorme. Compras menos metal porque mecanizas menos. El tiempo de mecanizado reducido libera capacidad del CNC para otros proyectos. La vida útil prolongada de la herramienta para operaciones de acabado ahorra dinero en insertos de carburo. Un menor consumo de energía por pieza terminada contribuye a un modelo de producción a escala altamente competitivo.
Los fabricantes deben abordar directamente el desgaste de las herramientas y la fatiga térmica. La realidad de la degradación de la vida útil de los troqueles debido a la alta presión y al choque térmico requiere estrategias de mitigación proactivas. El metal fundido golpea la matriz, provocando una rápida expansión. Se extrae la pieza y el spray enfría la superficie, provocando una rápida contracción. Este ciclo térmico conduce a fisuras y fisuras por calor. La implementación de recubrimientos avanzados para matrices y sistemas sólidos de gestión térmica ayuda a prolongar la vida útil de la herramienta. Utilizamos canales de enfriamiento conformes para gestionar las temperaturas de los troqueles con precisión.
Las limitaciones de diseño existen y deben reconocerse. Los ingenieros enfrentan limitaciones como la gestión de las variaciones del espesor de las secciones. No se pueden tener secciones gruesas y masivas inmediatamente adyacentes a paredes delgadas como el papel sin correr el riesgo de defectos de contracción, incluso bajo presión. También es necesario incorporar ángulos de salida específicos para expulsar la pieza del troquel. Estos requisitos difieren de los fundición a presión de alta presión estándar y requieren una cuidadosa optimización del diseño de las piezas.
Los estrictos requisitos de control de calidad no son negociables en la planta de fundición. Mantener propiedades mecánicas consistentes exige controles de proceso rigurosos. El monitoreo de la temperatura de la masa fundida, el tiempo de presión y la lubricación del troquel garantiza que cada componente cumpla con las especificaciones requeridas. Si la presión se aplica una fracción de segundo demasiado tarde, el metal comienza a solidificarse sin comprimirse, lo que provoca porosidad. Utilizamos sensores automatizados y monitoreo en tiempo real para garantizar la estabilidad del proceso.
Una matriz de complejidad versus carga ayuda a los ingenieros a tomar decisiones informadas. La alta complejidad geométrica combinada con requisitos de carga medios a altos favorecen fuertemente la fundición por compresión. Si necesita una pieza con correas internas, resaltes de montaje y alta resistencia a la fatiga, la respuesta es la forja líquida. Por el contrario, las piezas de baja complejidad que enfrentan cargas direccionales extremas aún pueden ser las más adecuadas para la forja tradicional. Un simple extremo de barra de dirección recta podría seguir siendo un componente forjado.
Los requisitos de relación peso-resistencia proporcionan otra pauta fundamental. Cuando el aligeramiento es una directiva principal del proyecto, la capacidad de utilizar aleaciones de aluminio de alta resistencia en formas complejas y de peso optimizado hace que la fundición por compresión sea muy atractiva. Permite la reducción de material donde la tensión es baja. Puedes diseñar bolsillos y nervaduras en el molde. La forja no puede adaptarse fácilmente a estas características de ahorro de peso sin un mecanizado costoso.
La consolidación de la cadena de suministro ofrece importantes beneficios logísticos. Pasar a un proceso de forma casi neta simplifica la gestión de proveedores. Reduce la necesidad de coordinar entre socios separados de fundición, forja y mecanizado. Recibirá una pieza casi lista para el montaje directamente de la fundición. Esto agiliza las adquisiciones, reduce los costos de envío entre instalaciones y acorta los plazos generales de entrega.
Audite su inventario actual de componentes forjados para identificar piezas que requieran un mecanizado CNC secundario extenso.
Calcule la relación compra-venta de sus piezas forjadas más pesadas para determinar posibles ahorros en materia prima.
Rediseñe un componente complejo de alta tensión específicamente para forja líquida para eliminar peso innecesario.
Asóciese con una fundición especializada para ejecutar un lote de prototipos y validar las propiedades mecánicas mediante pruebas destructivas.
R: Las piezas fundidas por compresión tratadas con T6 se acercan al 90-95 % del límite elástico de sus equivalentes forjados, dependiendo de la aleación específica utilizada. La solidificación a alta presión elimina la porosidad, lo que permite que el material alcance propiedades mecánicas casi forjadas mientras mantiene una estructura de grano isotrópica.
R: Sí, las piezas fundidas por compresión son altamente soldables. A diferencia del fundición a presión convencional, que a menudo contiene gas atrapado que causa defectos durante la soldadura, la naturaleza de porosidad cero de la fundición por compresión garantiza soldaduras limpias y fuertes sin ampollas.
R: Los costos de herramientas son más altos porque las matrices deben construirse con materiales robustos y de primera calidad para soportar las altas presiones sostenidas y las severas tensiones térmicas inherentes al proceso. Los recubrimientos avanzados y los sistemas de gestión térmica también aumentan la inversión inicial.
R: Las industrias que requieren piezas ligeras y de alta resistencia son las que más se benefician. Esto incluye la fabricación de componentes de suspensión en el sector automovilístico, la industria aeroespacial para soportes estructurales y aplicaciones de defensa donde la fiabilidad bajo tensión es fundamental.
R: No, si bien el aluminio y el magnesio son los más comunes debido a las tendencias de aligeramiento, el proceso es muy versátil. Puede adaptarse para aleaciones de cobre, determinadas aleaciones ferrosas y la producción de compuestos de matriz metálica (MMC).
R: El proceso elimina la porosidad aplicando alta presión durante la transición de fase líquida a sólida. Esta presión sostenida alimenta metal fundido hacia las áreas de contracción a medida que la pieza se enfría y comprime los gases disueltos, evitando la formación de huecos.
R: La fundición por compresión directa aplica presión directamente al metal en la cavidad del molde utilizando un ariete de presión, similar a la forja. La fundición por compresión indirecta inyecta metal a través de un sistema de compuerta a velocidad lenta y controlada y alta presión, lo que evita que quede aire atrapado.
