Detector de fugas de helio para la inspección de piezas de fundición a presión

Un detector de fugas de helio (comúnmente conocido como detector de fugas de espectrometría de masas de helio) es un instrumento de precisión que utiliza helio como gas trazador para detectar si hay pequeños puntos de fuga dentro de las piezas fundidas a presión y sus tasas de fuga. Al detectar cantidades extremadamente pequeñas de helio, puede identificar defectos diminutos que los métodos tradicionales de inspección del agua y caída de presión no pueden detectar, lo que lo convierte en el 'estándar de oro' para garantizar la hermeticidad de las piezas fundidas a presión.

I. ¿Por qué los Fundición a presións requieren pruebas de fugas de alta precisión?

Los defectos que se producen durante el proceso de fabricación de la fundición a presión pueden provocar fugas:

• Porosidad/cavidades de contracción: se forman pequeños huecos dentro de la pieza fundida debido a una alimentación insuficiente durante la solidificación y el enfriamiento.

• Flaps fríos: costuras que se forman cuando dos corrientes de metal se encuentran pero no se fusionan por completo.

• Sopladuras: Burbujas formadas dentro de la pieza fundida causadas por aire atrapado en el molde o gases liberados por los recubrimientos.

• Microfisuras: Pequeñas fisuras difíciles de detectar a simple vista, provocadas por expulsión o tensión.

En industrias como la automotriz (p. ej., bloques de motor, carcasas de transmisión), aeroespacial, refrigeración (p. ej., carcasas de compresores) y telecomunicaciones (p. ej., disipadores de calor de estaciones base), estos defectos pueden provocar fugas de fluidos o gases, lo que afecta gravemente el rendimiento, la seguridad y la vida útil del producto.

II. Principio de funcionamiento del detector de fugas del espectrómetro de masas de helio

1. Gas trazador: el helio se utiliza porque:

• El pequeño peso molecular (4 g/mol) y la baja viscosidad le permiten pasar rápidamente a través de pequeñas fugas.

• Químicamente inerte, lo que lo hace seguro, no inflamable y no tóxico.

• Concentración muy baja en el aire (alrededor de 5 ppm), lo que resulta en una señal de fondo baja y una sensibilidad de detección extremadamente alta.

• Baja adsorción, evitando la contaminación del sistema de detección y la pieza de trabajo.

2. Análisis de espectrometría de masas: el componente central del instrumento, el 'tubo del espectrómetro de masas', ioniza las moléculas de gas inhaladas en iones. Luego, estos iones se separan en un campo magnético según su relación masa-carga. El instrumento está específicamente sintonizado para detectar solo iones de helio (número de masa 4). La intensidad de la señal es proporcional a la concentración de helio, lo que permite un cálculo preciso de la tasa de fuga.

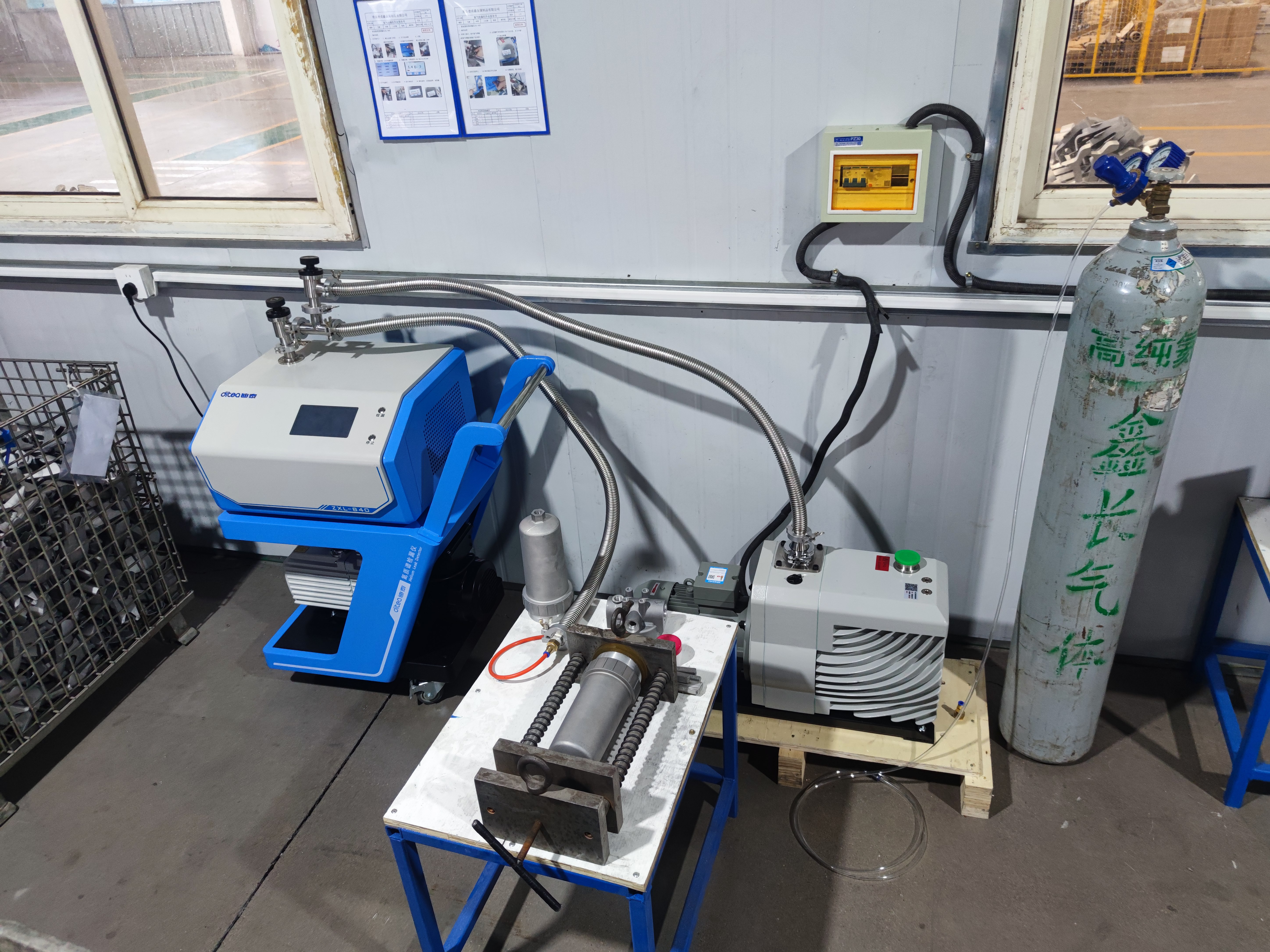

III. Método de QSY para la inspección de fugas de helio en piezas fundidas a presión

Modo de sonda rastreadora

Este es el método más utilizado y flexible en las líneas de producción.

• Proceso:

1. El interior del fundición a presión está lleno de helio (o una mezcla de helio y nitrógeno) a cierta presión.

2. La pieza de trabajo se deja reposar durante un período (tiempo de presurización) para permitir que el helio tenga tiempo suficiente para filtrarse de cualquier fuga.

3. Un operador utiliza una sonda 'rastreadora' de mano y la mueve lentamente sobre la superficie externa de la pieza de trabajo (a 1-3 mm de la superficie).

4. Si existe un punto de fuga, el helio que se escapa se introduce en la sonda y se envía al detector, que activa la alarma y localiza la fuga.

• Ventajas:

1. No se necesita cámara de vacío, lo que lo hace adecuado para piezas de trabajo grandes y complejas.

2. Permite la localización directa y rápida de los puntos de fuga, facilitando el retrabajo.

3. Fácilmente integrado en líneas de producción automatizadas.

• Desventajas:

1. Menor sensibilidad en comparación con el modo de vacío; susceptible a la interferencia de las corrientes de aire y los niveles ambientales de fondo.

2. Mayor consumo de helio.

IV. Consideraciones clave para implementar pruebas de fugas de helio

1. Limpieza y sequedad de los componentes: Las manchas de aceite, la humedad o el polvo en la superficie del fundición a presión pueden bloquear las vías de fuga diminutas y dar lugar a resultados falsos. Es esencial asegurarse de que la pieza de trabajo esté completamente limpia y seca antes de realizar la prueba.

2. Herramientas y fijaciones: Se requieren fijaciones de sellado personalizadas para la pieza de trabajo. Estos deben garantizar que, durante la presurización o la evacuación, la propia pieza de trabajo sea la única fuente potencial de fugas y las interfaces de los dispositivos deben ser absolutamente estancas.

3. Antecedentes de helio: la presencia de helio en el medio ambiente (p. ej., por fugas de globos) puede interferir con los resultados de las pruebas. Las pruebas deben realizarse en un ambiente relativamente limpio.

4. Tiempo y costo del ciclo: Se debe lograr un equilibrio entre la sensibilidad de detección, el tiempo del ciclo de producción, el consumo de helio y la inversión en equipos. La integración automatizada es clave para mejorar la eficiencia y la coherencia.

5. Establecimiento de estándares: Se deben establecer criterios científicos y racionales de aprobación/rechazo para las tasas de fuga en función de los requisitos de uso final del producto.

V. Resumen

El detector de fugas de helio (detector de fugas del espectrómetro de masas de helio) es la herramienta definitiva para garantizar la estanqueidad de los fundición a presión de alta calidad. A través de sus capacidades de detección cuantitativa y altamente sensible, puede identificar posibles defectos diminutos en la fundición, eliminando así los problemas de calidad relacionados con las fugas en la fuente. Aunque la inversión inicial es alta, es una tecnología de control de calidad indispensable y crítica para industrias con requisitos extremos de confiabilidad y seguridad, como la automotriz, aeroespacial y de refrigeración de alta gama.
