Los ingenieros y gerentes de adquisiciones frecuentemente se topan con obstáculos cuando dependen de algoritmos de cotización automatizados para piezas mecanizadas complejas. Estos sistemas funcionan bien para los niveles básicos, pero no logran captar las realidades matizadas de la fabricación avanzada, lo que genera sobrecostos inesperados en el presupuesto. El problema principal es equilibrar tolerancias estrictas y materiales de alto rendimiento con presupuestos de proyecto estrictos, evitando al mismo tiempo tarifas ocultas vinculadas a la configuración, las herramientas y el posprocesamiento. Para elaborar un presupuesto preciso es necesario comprender las variables específicas que impulsan el tiempo de la máquina y la mano de obra en el taller. Al desglosar la complejidad de la máquina, los multiplicadores de costos y las estrategias de diseño viables, puede optimizar el diseño de piezas para lograr la máxima eficiencia. Esta guía proporciona una visión transparente de los factores que determinan el costo real del mecanizado CNC personalizado , permitiéndole tomar decisiones informadas de ingeniería y compras.
Las tarifas por hora varían según la complejidad de la máquina: el fresado estándar de 3 ejes generalmente oscila entre $ 35 y $ 120 por hora, mientras que el mecanizado avanzado de 5 ejes puede exceder los $ 250 por hora.
La configuración y la programación imponen costos de bajo volumen: la programación CAD/CAM y los accesorios personalizados son costos fijos; amortizarlos en lotes más grandes reduce drásticamente el precio por pieza.
La maquinabilidad del material es un factor primario de costos: el precio de la materia prima es sólo la mitad de la ecuación; Los materiales más duros aumentan el desgaste de la herramienta y requieren velocidades de avance más lentas, lo que aumenta el tiempo de la máquina.
Las tolerancias multiplican los gastos: especificar tolerancias más estrictas de las funcionalmente necesarias es la razón más común para las cotizaciones de mecanizado CNC personalizadas infladas.
El descuento "Design-Ready": proporcionar archivos CAD 3D limpios y listos para máquina elimina los costos de ingeniería no recurrentes (NRE), mientras que proporcionar bocetos en papel o borradores 2D puede agregar costos significativos de dibujo manual ($60–$100+/hora).
Comprender cómo los talleres calculan sus cotizaciones es el primer paso para controlar su presupuesto de fabricación. La fórmula estándar generalmente sigue una estructura estricta: el costo total equivale a las tarifas únicas de configuración y programación, más la tarifa por hora combinada de la máquina y la mano de obra multiplicada por el tiempo de ejecución, más los costos de materiales, el posprocesamiento y los márgenes generales estándar. Conocer esta ecuación le permite identificar exactamente dónde se asignan sus recursos durante una ejecución de producción.
Muchos talleres de precisión imponen un valor mínimo de pedido (MOV). Este umbral existe para compensar los costos básicos de mano de obra administrativa, programación CAM y configuración física de la máquina necesarios para una ejecución de una sola pieza. Pedir un solo prototipo a menudo activa este mínimo, lo que hace que el costo unitario parezca artificialmente alto en comparación con los lotes de producción. Cuando los maquinistas cargan herramientas, indican prensas y activan compensaciones de trabajo, esa mano de obra toma la misma cantidad de tiempo ya sea que corten una pieza o mil piezas.

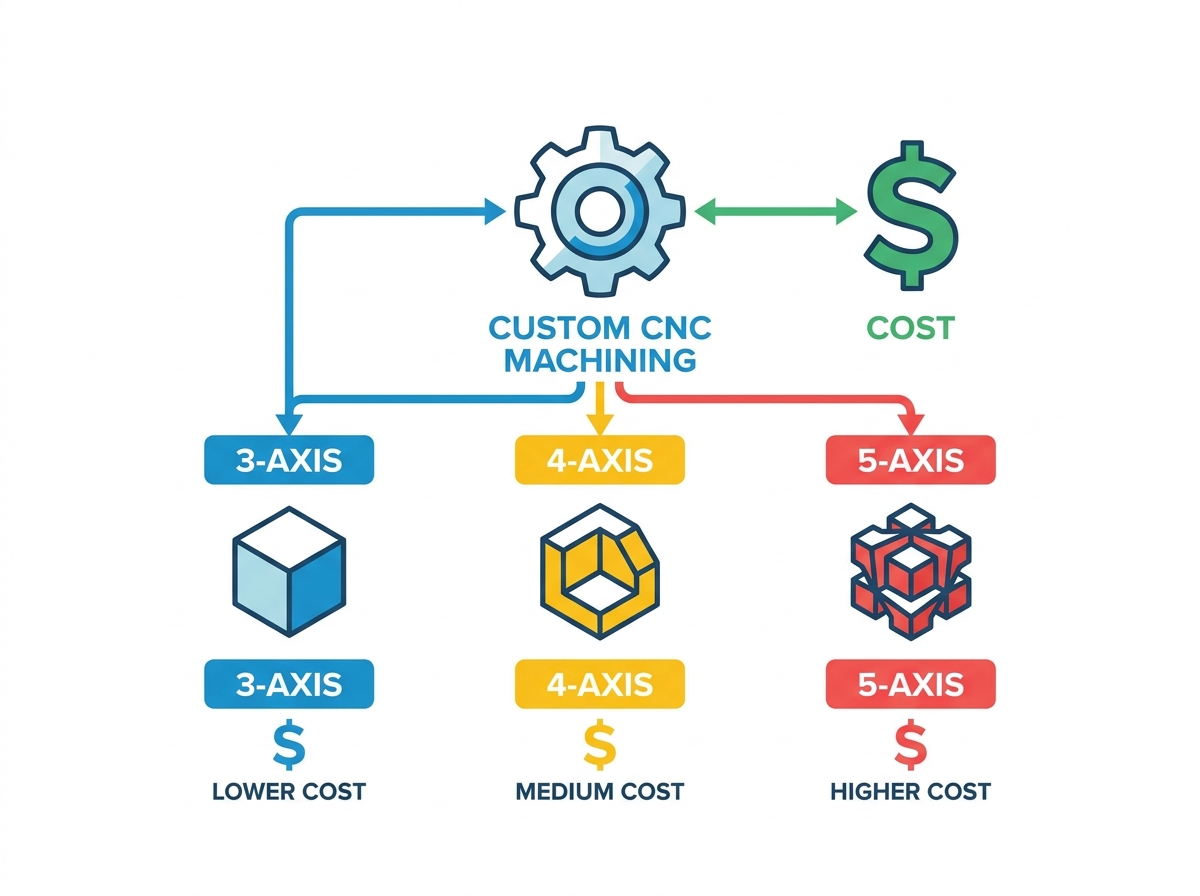

Cuando se utilizan servicios de mecanizado CNC de tres ejes , la herramienta de corte se mueve a través de los ejes lineales X, Y y Z simultáneamente. Este método es ideal para geometrías más simples, perfiles planos y piezas que requieren mecanizado en una sola cara. La pieza de trabajo permanece estacionaria en un tornillo de banco de máquina estándar mientras el husillo realiza las operaciones de fresado desde arriba.
Esto representa la barrera de entrada más baja y sigue siendo muy rentable para soportes estándar, placas de montaje y gabinetes básicos. Debido a que la cinemática de la máquina es sencilla, la programación CAM lleva menos tiempo y la configuración física generalmente se limita a la sujeción de piezas estándar. Sin embargo, si una pieza requiere características en varios lados, el operador debe soltar, voltear y volver a indicar la pieza manualmente. Esta intervención manual introduce mano de obra adicional y posibles errores de alineación, que pueden compensar los ahorros iniciales si la geometría de la pieza es demasiado compleja para una sola configuración.
La transición a los servicios de mecanizado CNC de cuatro ejes introduce un eje giratorio, normalmente designado como eje A. Esto permite que la pieza de trabajo gire a lo largo del eje X, lo que permite el mecanizado continuo en piezas cilíndricas o en múltiples lados sin reposicionamiento manual. Los talleres suelen utilizar lápidas o indexadores giratorios para sujetar varias piezas a la vez, presentando automáticamente diferentes caras al husillo.
Esta capacidad reduce los costos de mano de obra asociados con el volteo manual de piezas, compensando efectivamente la mayor tarifa por hora de la máquina para componentes moderadamente complejos. Al mantener la pieza sujeta en un solo dispositivo mientras la gira para acceder a diferentes caras, los maquinistas mantienen relaciones de tolerancia y dimensionamiento geométrico (GD&T) más estrictas entre las características. La verdadera posición y concentricidad son mucho más fáciles de mantener cuando la pieza no sale del dispositivo.
Los servicios avanzados de mecanizado CNC de cinco ejes utilizan los tres ejes lineales estándar más dos ejes giratorios adicionales (normalmente B y C). Estas máquinas son capaces de cortar geometrías orgánicas muy complejas y cavidades profundas en una sola configuración. La herramienta de corte puede acercarse a la pieza de trabajo desde prácticamente cualquier ángulo, lo que permite fresas más cortas y rígidas que reducen la vibración y mejoran el acabado superficial.
Si bien la tarifa por hora es una inversión premium, la eliminación de múltiples configuraciones y la capacidad de lograr una precisión extrema a menudo la convierte en la opción más económica para componentes aeroespaciales, médicos y automotrices complejos. El fresado simultáneo de cinco ejes permite realizar cortes de virutas y superficies complejas que serían físicamente imposibles o tomarían mucho tiempo en una fresadora estándar de tres ejes. La reducción de la manipulación manual también reduce drásticamente la tasa de desperdicio de materiales de alto valor.
Más allá de la tarifa bruta por hora de la máquina, las decisiones específicas de ingeniería y adquisiciones actúan como importantes multiplicadores de costos. Evaluar estas variables durante la fase de diseño es fundamental para mantener los proyectos dentro del presupuesto. Cada característica dibujada en CAD se traduce directamente en tiempo de trayectoria de herramienta en el taller.
Los costos de las materias primas varían enormemente según las condiciones del mercado y la composición de la aleación. Los plásticos comunes como Delrin y Nylon tienen costos básicos más bajos en comparación con metales como el aluminio 6061, el acero inoxidable 304/316 o el titanio. Sin embargo, el precio de la materia prima es sólo un factor. Cuando se utilizan servicios de mecanizado CNC de metales , las calificaciones de maquinabilidad juegan un papel muy importante en la cotización final.
La maquinabilidad se refiere a la facilidad con la que se puede cortar un metal sin causar un desgaste excesivo de la herramienta o requerir velocidades lentas del husillo. El aluminio 6061 se mecaniza rápidamente con un bajo desgaste de la herramienta, lo que permite velocidades de avance agresivas y profundidades de corte profundas. Por el contrario, las aleaciones de titanio y el Inconel requieren velocidades de avance lentas, configuraciones muy rígidas y cambios frecuentes de herramientas de corte. Estas superaleaciones generan un calor inmenso en el filo, lo que requiere refrigerante a través del husillo a alta presión e insertos de carburo especializados, lo que aumenta exponencialmente el tiempo total de la máquina.
Grado del material | Calificación de maquinabilidad | Impacto del desgaste de la herramienta | Aplicación ideal |
|---|---|---|---|
Aluminio 6061-T6 | Excelente | Bajo | Componentes estructurales generales, cerramientos. |
Latón 360 | Excelente | Muy bajo | Herrajes, engranajes de baja fricción, piezas decorativas. |
Acero inoxidable 304 | Moderado | Medio | Soportes resistentes a la corrosión, piezas de calidad alimentaria. |
Titanio Ti-6Al-4V | Pobre | Alto | Componentes aeroespaciales, implantes médicos. |
Inconel 718 | Muy pobre | Extremo | Álabes de turbinas de alta temperatura, sistemas de escape |
El envío de bocetos dibujados a mano, archivos PDF básicos o archivos no vectoriales obliga al taller de mecanizado a dibujar manualmente la pieza en el software CAD. Esta penalización genera una tarifa de mano de obra de diseño separada con un cargo mínimo. Los maquinistas no pueden generar trayectorias de herramientas a partir de un dibujo 2D; Requieren un modelo sólido.
La conversión de un modelo CAD 3D en trayectorias de código G requiere software CAM. Este cargo de ingeniería no recurrente (NRE) aumenta directamente con la complejidad de las trayectorias de herramientas requeridas. Un programador debe seleccionar las herramientas correctas, calcular velocidades y avances, definir pasos y simular el proceso de corte para evitar fallas de la máquina. La creación de superficies 3D complejas requiere mucho más tiempo de programación que el simple contorneado y cajeras 2D.
La geometría de la pieza dicta directamente los requisitos de herramientas. Las cavidades profundas, las paredes delgadas y los radios internos afilados requieren herramientas especializadas y velocidades de mecanizado significativamente más lentas para evitar la vibración y la deflexión de la herramienta. Cuando una fresa se extiende demasiado lejos del portaherramientas, pierde rigidez. Los maquinistas deben reducir la profundidad de corte y la velocidad de avance para compensar, agregando horas al tiempo del ciclo.
Además, los servicios de mecanizado CNC de precisión se ven muy afectados por las demandas de tolerancia. Las tolerancias de bloque estándar son económicas. Las tolerancias estrictas requieren estabilización térmica del entorno de la máquina, inspección CMM especializada y conllevan un mayor riesgo de desperdicio. Para alcanzar una tolerancia de diámetro ajustada a menudo se requieren cabezales de mandrinado o escariadores en lugar de fresas de mango estándar, lo que agrega otro cambio de herramienta y ciclo a la operación.
Las tiradas de creación de prototipos de 1 a 10 piezas conllevan un alto costo por pieza debido a la programación CAD/CAM no amortizada y al tiempo de configuración física de la máquina. El maquinista dedica más tiempo a preparar el trabajo que la máquina a cortar metal.
Pasar a una producción de volumen bajo a medio alcanza un punto óptimo. Aquí, los costos fijos de instalación se distribuyen entre todo el lote. Los operadores pueden optimizar el programa CAM después de la inspección del primer artículo, aumentando las velocidades de alimentación y reduciendo los tiempos de ciclo para el resto de la tirada. Esto hace que el proceso sea altamente competitivo frente a métodos alternativos como el moldeo por inyección o la fundición para cantidades de volumen medio.
Las operaciones secundarias frecuentemente toman desprevenidos a los compradores durante el proceso de cotización. La identificación temprana de estos puntos ciegos evita un impacto presupuestario en la entrega final. Rara vez una pieza está terminada en el momento en que sale del molino.
Un acabado "tal como mecanizado" es la opción más económica, ya que deja marcas visibles de la herramienta en la superficie. Los acabados personalizados añaden distintas capas de costos y extienden los plazos de entrega. El granallado proporciona un acabado mate uniforme pero requiere mano de obra en una cabina de granallado. El anodizado de capa dura Tipo II o Tipo III, el recubrimiento en polvo, el electropulido y la pasivación requieren tiempo de procesamiento externo en instalaciones de enchapado especializadas.
Los requisitos de enmascaramiento añaden mano de obra intensiva. Si una pieza requiere anodizado para resistir la corrosión pero necesita puntos de contacto de metal desnudo para la conexión a tierra eléctrica, los operadores deben aplicar manualmente tapones o cinta adhesiva a esas características específicas antes del baño químico. Este trabajo manual aumenta linealmente con el volumen de producción.
La sujeción de piezas estándar utiliza prensas y mordazas escalonadas estándar. Las piezas complejas con formas orgánicas o paredes delgadas no se pueden sujetar en un tornillo de banco estándar sin aplastar o distorsionar el material. En estos casos, el taller debe mecanizar mordazas blandas personalizadas, accesorios de vacío o placas de montaje dedicadas simplemente para sujetar la pieza de forma segura durante el corte.
Esta instalación personalizada es una tarifa no recurrente que se pasa directamente al comprador en la ejecución inicial. El taller debe diseñar el dispositivo en CAD, programarlo en CAM y mecanizarlo a partir de aluminio o acero en bruto antes de que puedan comenzar a trabajar en sus piezas reales.
Colocar un proyecto al frente de la cola de producción altera el cronograma de máquinas existente en el taller. Esta velocidad generalmente genera una prima para cubrir las horas extras de mano de obra, el envío acelerado de materiales y el costo de oportunidad de retrasar otros trabajos programados. El tiempo de husillo es un recurso finito y reorganizar la placa de producción requiere esfuerzo administrativo y tiempo de inactividad de la máquina.
Los equipos de ingeniería y adquisiciones pueden mitigar activamente los gastos optimizando los diseños antes de solicitar una cotización. Seguir las reglas estándar de Diseño para Fabricación (DFM) es la estrategia de reducción de costos más efectiva. Unos pocos ajustes menores de CAD pueden reducir drásticamente los tiempos de ciclo.
Los radios internos son críticos. Especifique radios agregados a las esquinas verticales internas para permitir que el taller utilice fresas de mango más grandes y más rápidas en lugar de herramientas pequeñas y frágiles. Una esquina interna afilada requiere un proceso de mecanizado por descarga eléctrica (EDM) o brochado, lo que añade operaciones completamente nuevas al fresado.
Restrinja la profundidad de los orificios a cuatro veces su diámetro y limite la profundidad de la rosca al doble del diámetro para evitar la rotura de la herramienta y reducir el tiempo del ciclo. La perforación de agujeros profundos requiere taladros parabólicos especializados y ciclos de perforación profunda para eliminar las virutas, lo que ralentiza la máquina. Para metales, evite diseñar paredes de menos de 0,030 pulgadas para evitar deformaciones y vibraciones durante el corte agresivo.
Aplique tolerancias estrictas exclusivamente a superficies de contacto críticas, ajustes de rodamientos o ranuras de sellado. Deje el resto de la geometría de la pieza sujeta a tolerancias de bloque estándar. La tolerancia excesiva de características no críticas obliga al maquinista a reducir la velocidad e inspeccionar dimensiones que no afectan la funcionalidad de la pieza.
Cuando un dibujo especifica una tolerancia estricta en todas las dimensiones, el taller debe asumir el peor de los casos y cotizar el trabajo utilizando las estrategias de mecanizado más conservadoras. Al aislar las características críticas, permite al programador desbastar la mayor parte del material rápidamente y solo reducir la velocidad para las pasadas finales de acabado en las superficies de contacto.
Calcule el índice de preparación para encontrar su punto de equilibrio. Pedir un poco más de piezas reduce drásticamente el precio unitario porque los elevados costes de instalación y programación ya están absorbidos. Almacenar un poco más de inventario suele ser más económico que pagar por una segunda instalación unos meses después.
Considere el tiempo que lleva derribar un trabajo anterior, limpiar la máquina, cargar herramientas nuevas, establecer compensaciones de longitud de herramientas, indicar el tornillo de banco y ejecutar una inspección del primer artículo. Ese bloque de tiempo es fijo. Distribuir ese bloque fijo en 100 partes en lugar de 10 cambia la dinámica financiera de todo el proyecto.
Comparar cotizaciones requiere mirar más allá del monto final para evaluar el valor total y la mitigación de riesgos que ofrece el socio de mecanizado. La cotización más baja no siempre es la opción más económica si da como resultado piezas rechazadas o incumplimiento de plazos.
Las tiendas extranjeras suelen anunciar tarifas por hora más bajas. Los compradores deben sopesar estos ahorros con los riesgos de robo de propiedad intelectual, barreras de comunicación, retrasos en el envío, derechos de aduana y certificaciones de materiales inconsistentes. Las diferencias de zona horaria pueden convertir una simple aclaración de ingeniería en un retraso de varios días.
Los socios nacionales suelen ofrecer ciclos de iteración más rápidos y una rendición de cuentas más confiable. Cuando se trata de ensamblajes complejos o componentes aeroespaciales de tolerancia estricta, la capacidad de levantar el teléfono y hablar directamente con el programador CAM o el capataz del taller es invaluable. El transporte marítimo nacional también elimina la imprevisibilidad del transporte marítimo y las retenciones aduaneras.
Una cotización de una instalación registrada en ISO 9001, AS9100 o ITAR sirve como póliza de seguro necesaria para aplicaciones críticas. Estas certificaciones garantizan que el taller cumple con estrictos sistemas de gestión de calidad, protocolos de trazabilidad de materiales y procedimientos de inspección calibrados.
Evalúe si la cotización incluye informes completos de inspección del primer artículo (FAI) e informes de prueba de materiales (MTR). Un riguroso control de calidad evita costosas fallas en el campo. Un taller que utiliza sondeos CMM automatizados y comparadores ópticos detectará las desviaciones dimensionales antes de que las piezas abandonen su muelle de envío.
Audite sus archivos CAD actuales para garantizar que se maximicen los radios internos y se eliminen las tolerancias estrictas innecesarias de las superficies que no coinciden.
Calcule el tamaño de lote óptimo para garantizar que las tarifas de instalación y programación se amorticen de manera eficiente durante toda la producción.
Evalúe las cotizaciones de los proveedores en función del costo total de entrega, teniendo en cuenta el envío, el acabado requerido y la documentación de control de calidad.
Exporte modelos 3D limpios y listos para máquina en formatos STEP o IGES junto con dibujos PDF 2D claros para eliminar las tarifas de dibujo manual.
R: La programación CAM se factura como una tarifa de ingeniería no recurrente. Dependiendo de la complejidad de la pieza, los talleres cobran una tarifa por hora para convertir su modelo CAD 3D en las trayectorias de código G requeridas por la máquina. Las piezas 2D simples tardan menos de una hora, mientras que las superficies complejas de 5 ejes pueden tardar varias horas en programarse y simularse.
R: Las máquinas de cinco ejes representan una enorme inversión de capital y requieren programadores altamente capacitados para operar. Pueden mecanizar piezas complejas en una sola configuración, lo que a menudo hace que el proyecto total sea más económico al eliminar la mano de obra de reposicionamiento manual y reducir la necesidad de múltiples accesorios personalizados.
R: Sí. El coste del material es sólo una parte de la ecuación. Los metales más duros como el titanio o el Inconel tienen malos índices de maquinabilidad, lo que significa que requieren velocidades de corte más lentas y provocan un rápido desgaste de las herramientas, lo que aumenta drásticamente el tiempo de la máquina y los costos de las herramientas en comparación con el corte de aluminio o latón.
R: Los costos de instalación son inevitables ya que se deben cargar herramientas físicas, establecer compensaciones de trabajo y calibrar las máquinas. Para minimizar su impacto, aumente el tamaño de su lote para amortizar el costo fijo de instalación en más unidades, reduciendo significativamente el precio por pieza.
R: Sí. Forzar tolerancias más estrictas que los límites de bloque estándar requiere un mecanizado más lento, herramientas de corte especializadas, un control estricto de la temperatura y una inspección manual exhaustiva. Los maquinistas deben realizar pasadas de resorte y medir con frecuencia, todo lo cual añade importantes costos de tiempo y mano de obra a la pieza final.
