 |
| Cantidad: | |
|---|---|
Nombre del producto:
Placa de sellado de aluminio forjado
Descripción del Producto:
Este producto está fabricado con una aleación de aluminio de alto rendimiento 7075-T6 de grado aeroespacial mediante un proceso de forjado de precisión. Diseñado como un componente estructural de alta rigidez y alta resistencia, ofrece una excelente resistencia a la fatiga y una estabilidad dimensional superior.
La superficie se somete a un fino chorro de arena, lo que da como resultado un acabado metálico mate uniforme. Esto no sólo mejora la calidad estética sino que también mejora la resistencia al desgaste y a la corrosión de la superficie. Es ideal para sistemas de transmisión industriales, aplicaciones aeroespaciales y equipos mecánicos de alta gama donde la resistencia y confiabilidad extremas son primordiales.
Parámetros de composición del material y propiedades mecánicas:
Composición química | |||||||||
Elementos | zinc | magnesio | Cu | Cr | Si | fe | Minnesota | Ti | Alabama |
Porcentaje(%) | 5.1-6.1 | 2.1-2.9 | 1.2-2.0 | 0,18-0,28 | ≤0,40 | ≤0,50 | ≤0,30 | ≤0,20 | Balón. |
Propiedades mecánicas (T6):
Resistencia a la tracción (TS): 560 ~ 572 MPa
Límite elástico (YS): 490 ~ 503 MPa
Alargamiento（50 mm): 7%～11%
Dureza Brinell (HB): 150 ~ 160
Resistencia a la fatiga (10⁷ciclos): ≈ 158～160 MPa
Ruta del proceso:

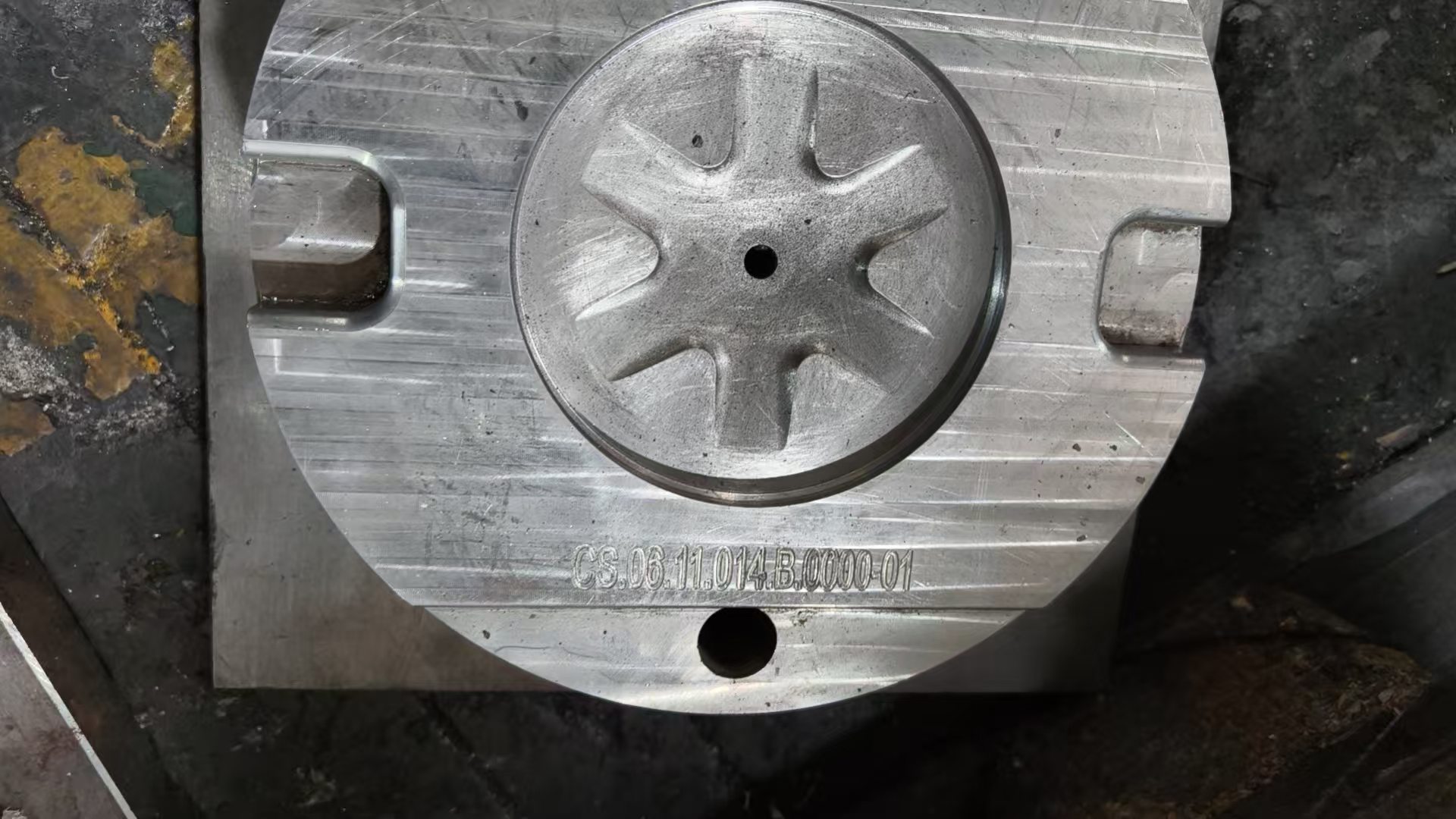

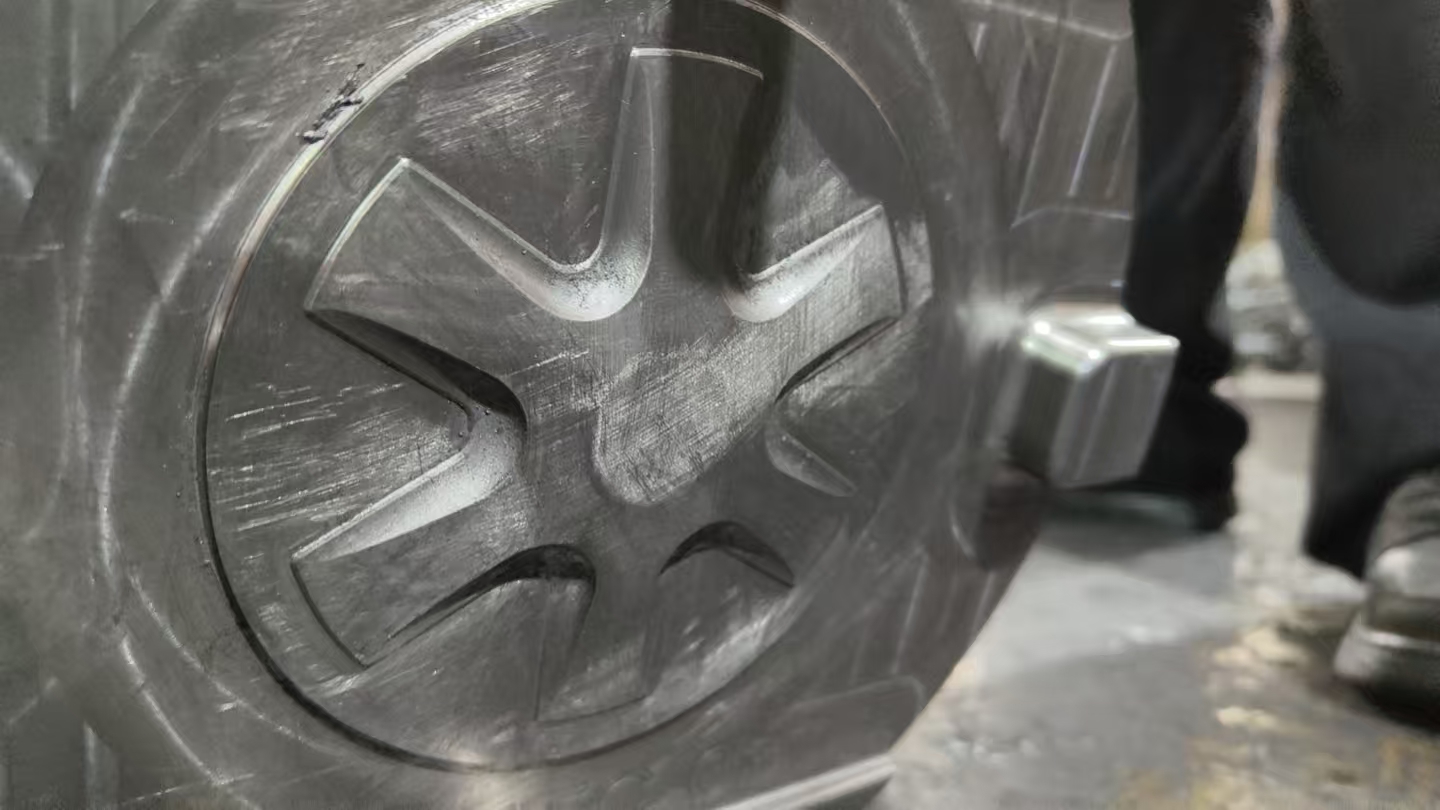

Corte de materia prima → Calefacción → Forja en caliente (forja con matriz cerrada) → Recorte → Tratamiento térmico T6 (solución + envejecimiento) → Alivio de tensión → Mecanizado CNC de precisión (torneado/fresado/perforación) → Inspección final → Embalaje y envío
Dificultades clave del proceso y medidas de control
Dificultad | Descripción | Medidas de control |
Llenado/plegado incompleto | El borde del reborde de la placa de sellado es delgado y la transición al alma es pronunciada, lo que fácilmente puede provocar solapamientos o pliegues. | Optimice la ubicación de la línea de partición; Controle estrictamente la velocidad del ariete y el margen de llenado insuficiente. |
Distorsión del tratamiento térmico | 7075 es muy sensible al enfriamiento por enfriamiento, lo que hace que las grandes superficies planas se deformen fácilmente. | Adopte enfriamiento vertical con accesorios de enderezamiento dedicados; realizar un recocido posterior para aliviar tensiones. |
Mecanizado de marcas de vibración | El templado T6 tiene una alta dureza, lo que lo hace propenso a endurecerse y a vibrar durante el corte. | Utilice herramientas de carburo afiladas con suficiente refrigerante; aplicar fresado de alta velocidad con velocidades de avance bajas. |
Control del tamaño de grano | Una temperatura de forjado excesiva produce granos gruesos, lo que reduce la tenacidad. | Controle estrictamente las temperaturas de forjado inicial y final; evite el sobrecalentamiento (temperatura > 500 °C). |
Una vez finalizado, realizaremos una inspección de escaneo a gran escala para garantizar que todas las dimensiones y calidades estén calificadas y proporcionaremos materiales relacionados con PPAP según los requisitos del cliente.

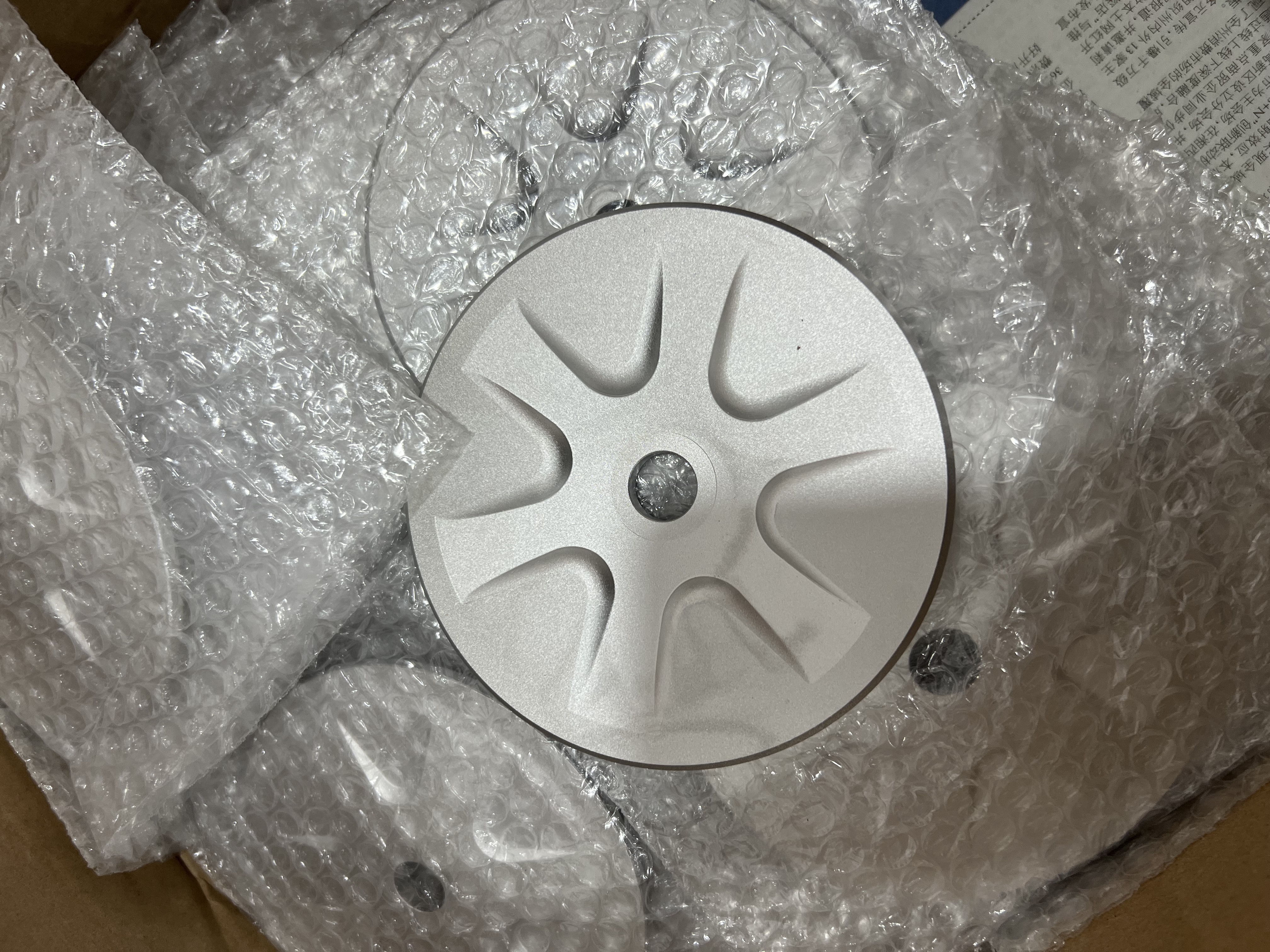

Embalaje
Una vez que todas las pruebas estén calificadas, las empaquetaremos y enviaremos de manera uniforme. Seguiremos dando seguimiento a los pedidos y visitando a los clientes, brindaremos el servicio postventa más profesional y siempre prestaremos atención a las sugerencias y nuevas demandas de los clientes.
