 |
| Cantidad: | |
|---|---|
Descripción del Producto:
Esta pieza está fabricada con una aleación de aluminio 6061-T6, una aleación endurecible por precipitación de la serie Al-Mg-Si. Mediante tratamiento térmico en solución y envejecimiento artificial (temple T6), logra una alta resistencia a la tracción y excelentes propiedades mecánicas integrales.
La estructura corrugada proporciona una capacidad superior de expansión axial y un espacio de deformación elástica, absorbiendo eficazmente los cambios de longitud causados por la expansión y contracción térmica en tuberías o equipos. Compensa las desviaciones mecánicas durante la instalación, evitando la rotura del sistema por concentración de tensiones.
La parte superior presenta un diseño de brida engrosada/borde con cuentas, que no solo mejora la capacidad de soporte de presión de las conexiones finales sino que también facilita la fijación con pernos o la instalación de abrazaderas con dispositivos externos. Esto mejora significativamente la resistencia general a la torsión y el rendimiento de tracción del conjunto.
6061-T6 Composición del material y parámetros de propiedades mecánicas:
Composición química | |||||||||
Elementos | Si | fe | Cu | Minnesota | magnesio | Cr | zinc | Ti | Alabama |
Porcentaje(%) | 0,40-0,80 | ≤ 0,70 | 0,15-0,40 | ≤ 0,15 | 0,80-1,20 | 0,04-0,35 | ≤ 0,25 | ≤0,15 | Balón. |
Propiedades mecánicas:
Resistencia a la tracción (TS): 290 ~ 310 MPa
Límite elástico (YS): 240～276 MPa
Alargamiento (EL): 8%~12%
Dureza Brinell (HB): 90～95
Descripción del proceso:

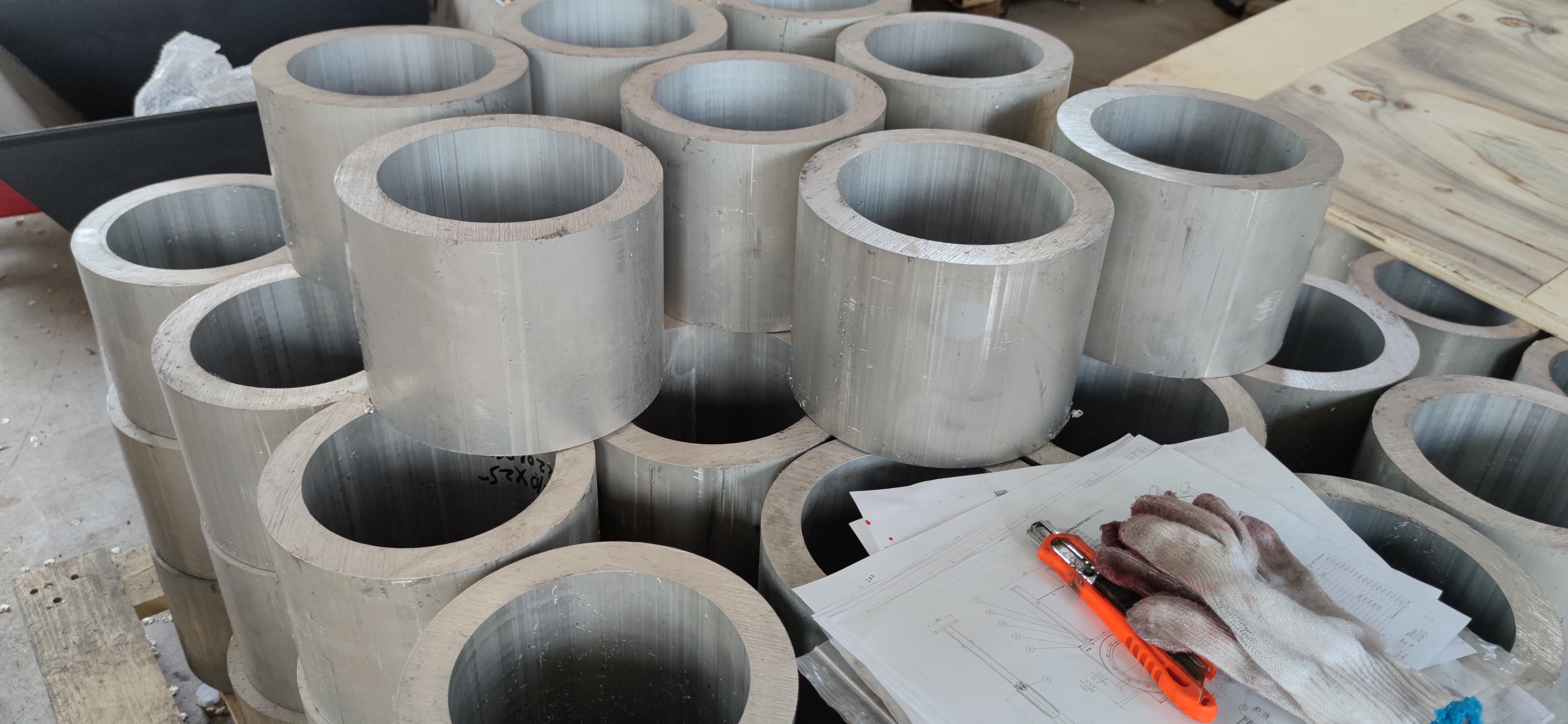

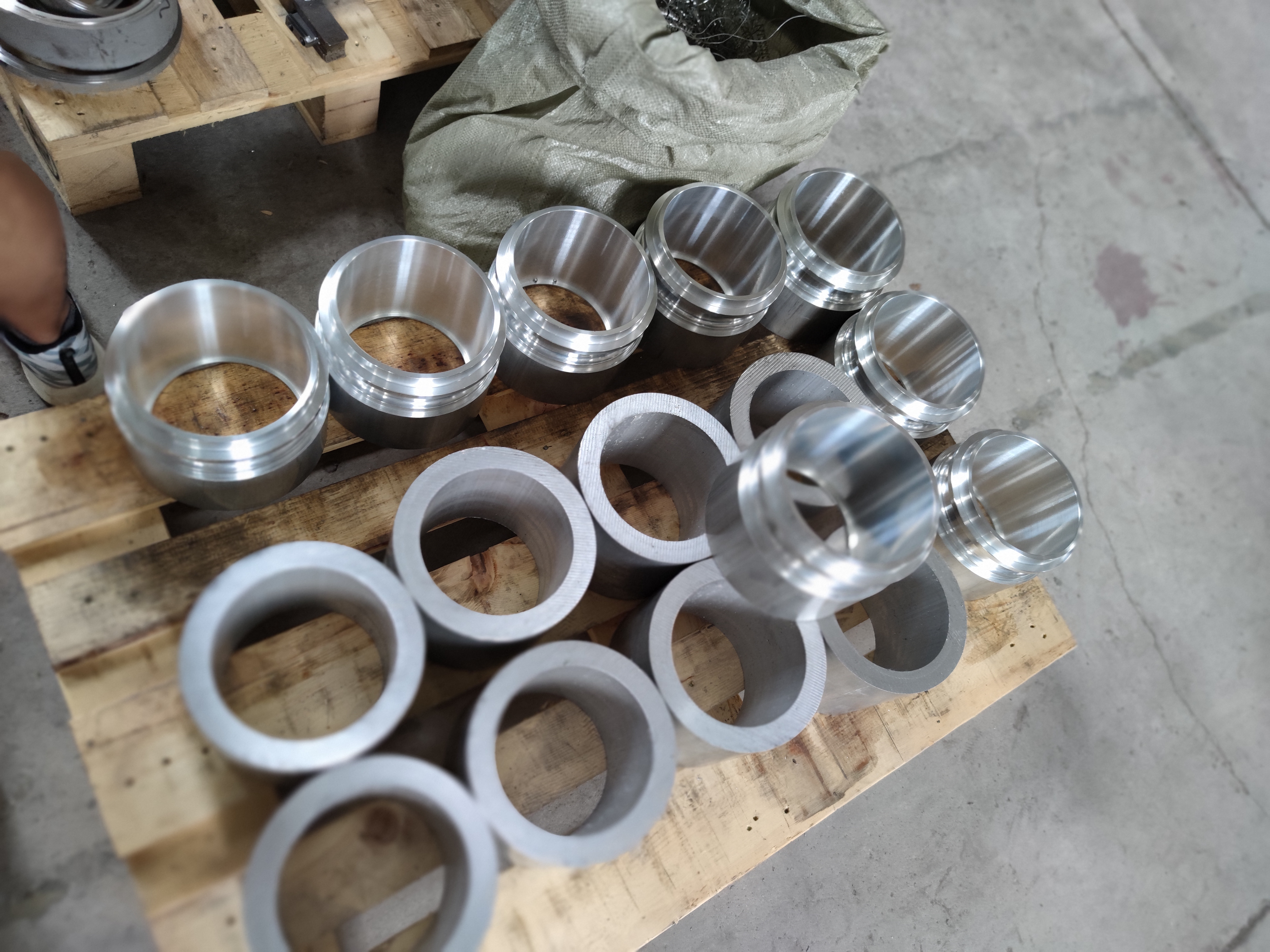

Billet de aluminio 6061 / Stock de tubos → Corte con sierra de precisión → Tratamiento térmico de solución (530 °C) + Enfriamiento rápido con agua → Conformado por rollo/hilado de fuelle (estado de temple W) → Envejecimiento artificial (170 °C × 12 h, temple T6) → Mecanizado de extremos / Formación de bridas → Inspección → Producto terminado
Controles de proceso clave
Momento de conformado: El conformado por laminación debe realizarse inmediatamente después del enfriamiento (generalmente dentro de 2 a 4 horas y a más tardar 24 horas). Esto previene el envejecimiento natural que aumenta la dureza y corre el riesgo de agrietarse durante la deformación.
Prevención de la corrosión: durante el procesamiento se aplica una estricta segregación de metales ferrosos para evitar la contaminación con hierro o cobre, que puede comprometer la calidad de la superficie y la resistencia a la corrosión.
Compensación de recuperación elástica: debido al alto límite elástico del 6061-T6, las herramientas de perfilado están diseñadas con tolerancias dimensionales precisas para compensar la recuperación elástica del material, lo que garantiza la precisión del perfil final.

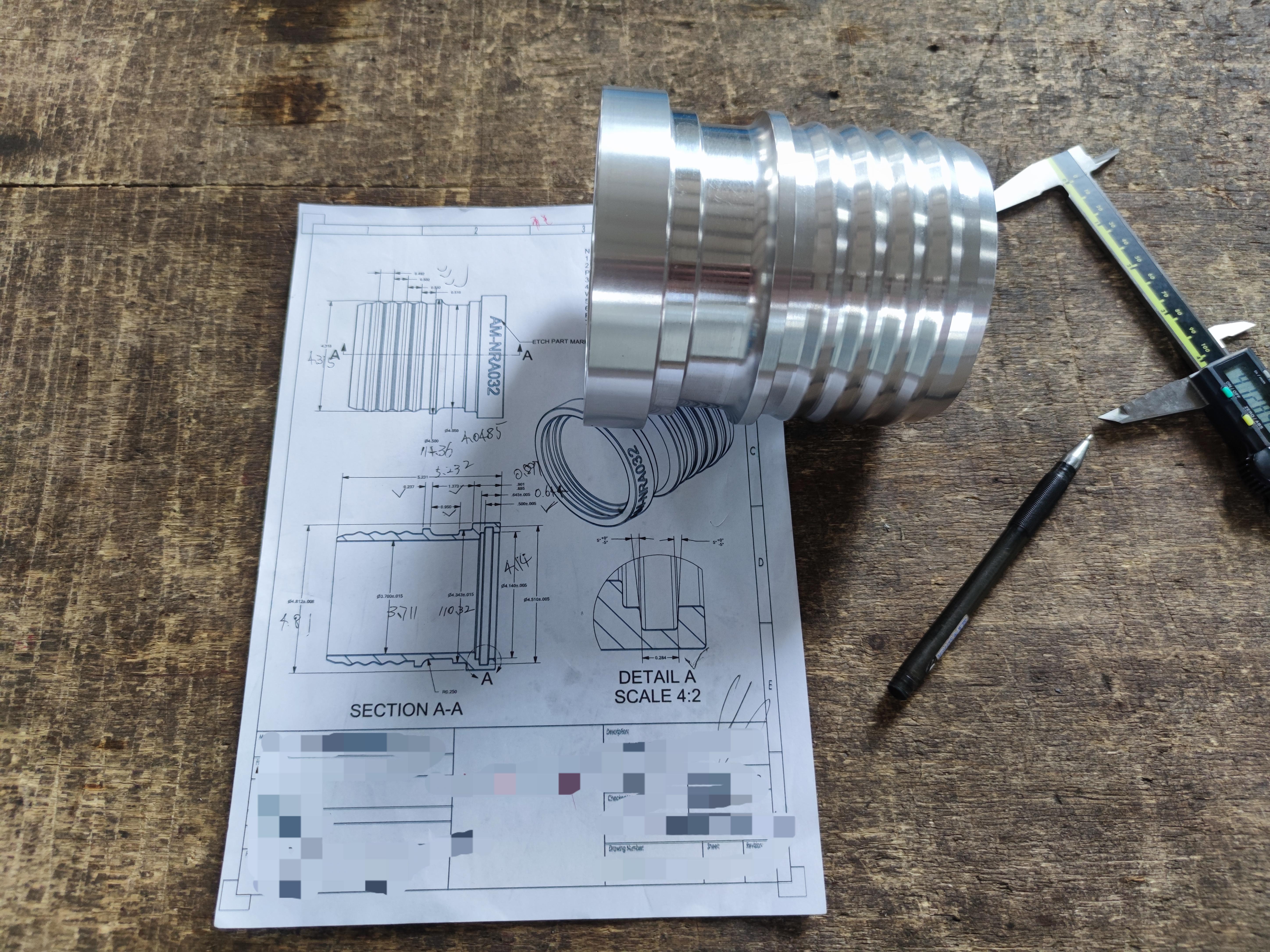

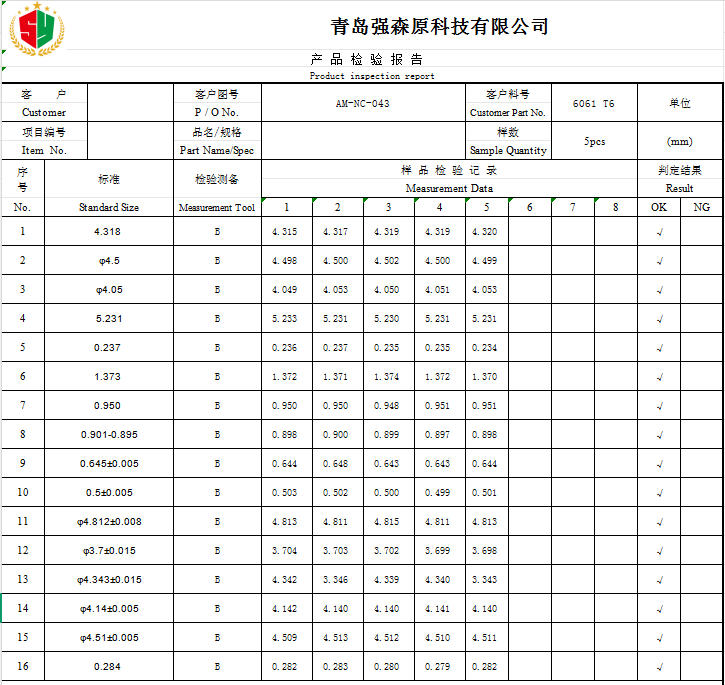

Después de completar todos los procesos de mecanizado, realizamos una inspección de la máquina de medición de coordenadas (MMC) y una detección de defectos internos por rayos X para garantizar que todas las dimensiones y la calidad cumplieran con los estándares requeridos.

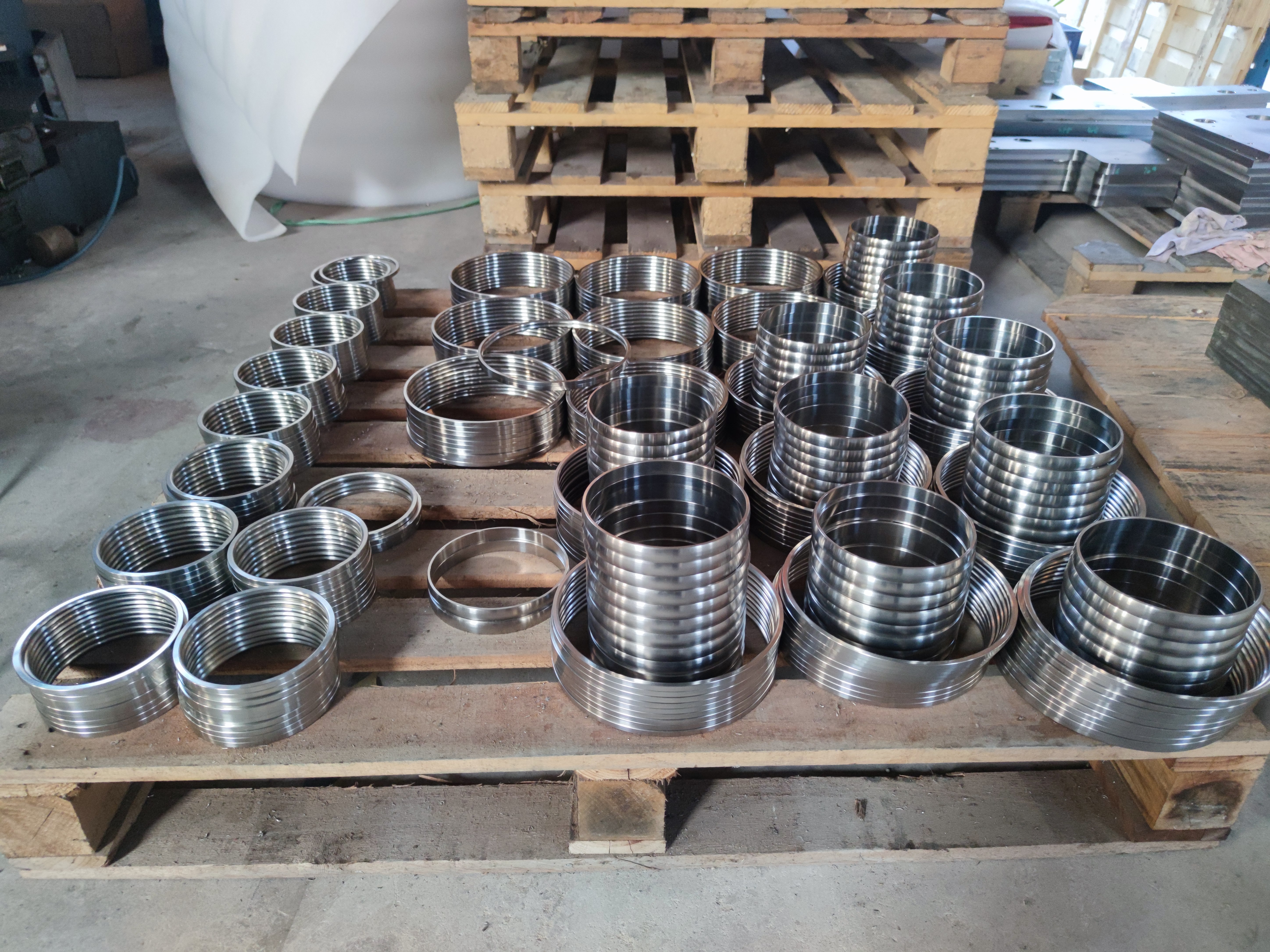

Embalaje y envío
Una vez completadas y aprobadas todas las pruebas, empaquetaremos y enviaremos los productos. Mantendremos el seguimiento de pedidos y de los clientes, brindaremos el servicio postventa más profesional y prestaremos atención constante a las sugerencias y nuevas necesidades de los clientes.
