Descripción del Producto:

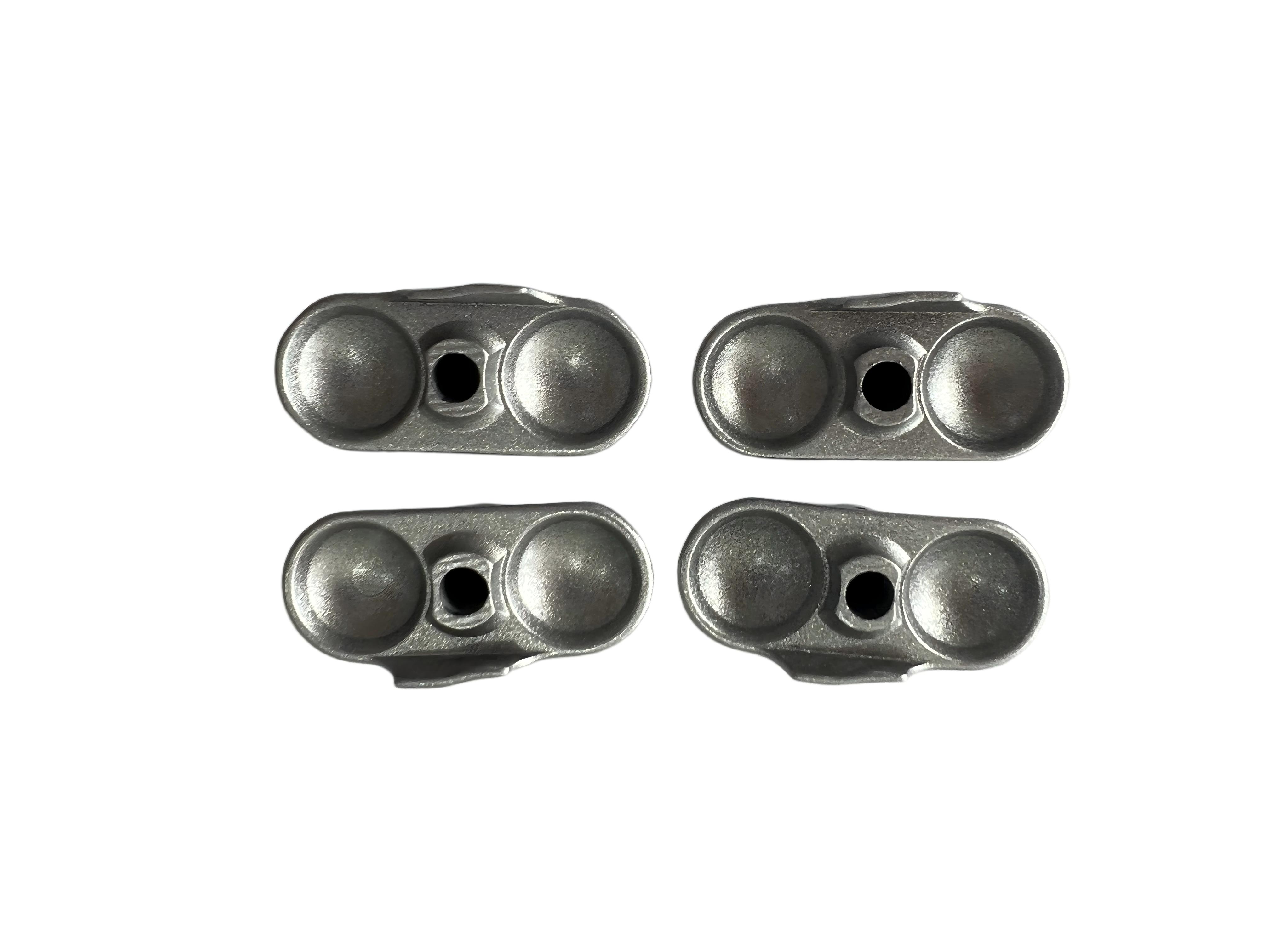

1. Base de abrazadera con casquillo esférico de doble cavidad ADC12

Este componente presenta un diseño de ranura hemisférica doble, diseñado para encapsular y asegurar con precisión juntas cilíndricas o esféricas. Un orificio roscado de bloqueo lateral permite la instalación de tornillos o pernos; La presión lateral bloquea de forma segura la pieza acoplada dentro de la rótula, evitando que se afloje o se desenganche. La base incluye una superficie de montaje plana con orificios pretaladrados, lo que facilita la fijación a paneles de equipos, bases o brazos robóticos. Fabricado con tolerancias de alta precisión para garantizar la simetría del casquillo y la planitud de la base, garantizando un rendimiento de sujeción estable.

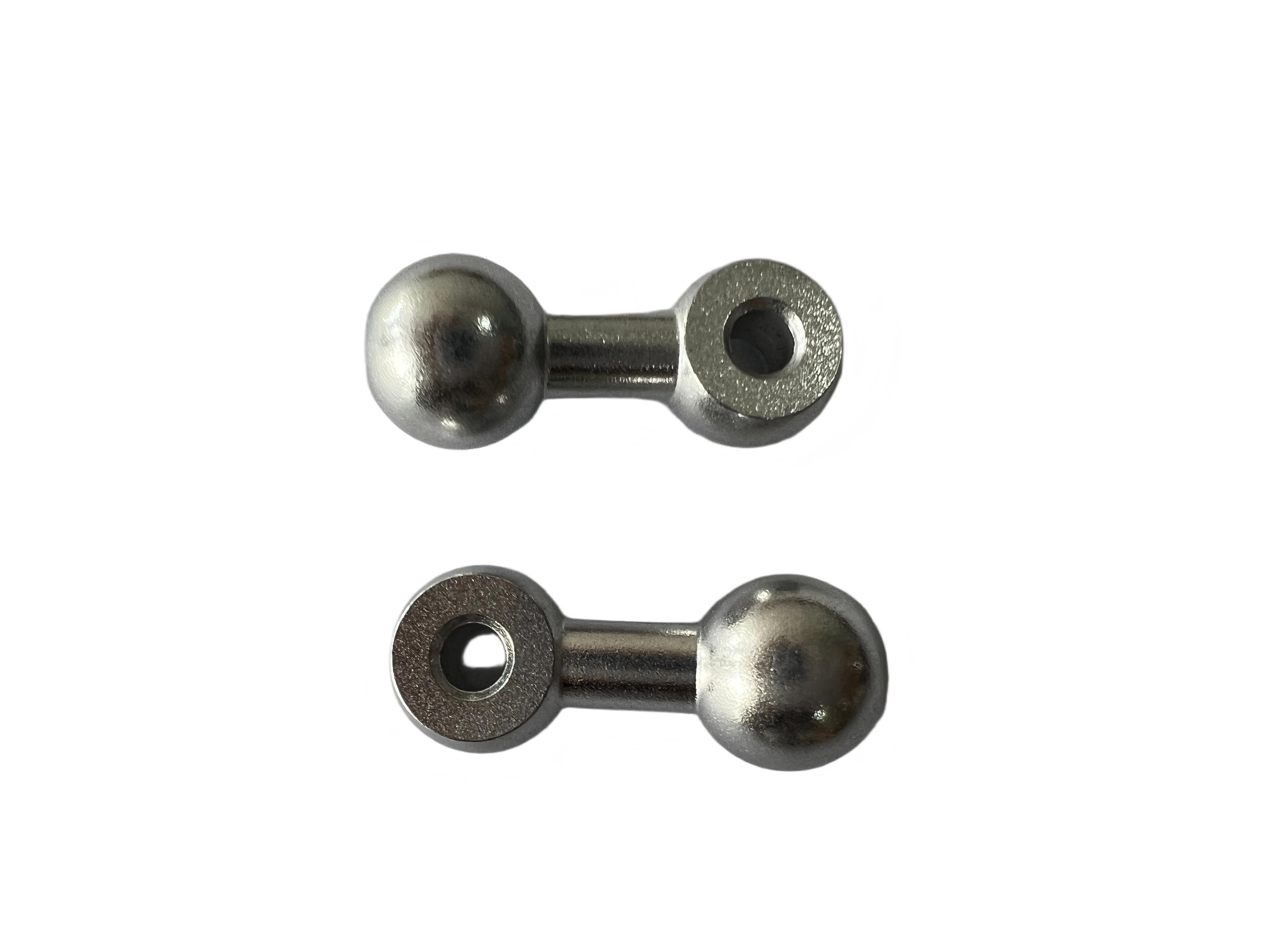

2. Varilla de enlace de rótula de precisión 6061-T6

Diseñado específicamente para acoplarse con la base de abrazadera de casquillo esférico de doble cavidad ADC12. Un extremo cuenta con una cabeza esférica de precisión que se inserta en el casquillo, lo que proporciona libertad de giro multidireccional. El extremo opuesto termina en una cabeza cilíndrica con una rosca interna o un orificio pasante, lo que permite una conexión rígida a pernos, varillas o componentes del eje. Al servir como un vínculo crítico en los sistemas de conexión y articulación de precisión, las estructuras esféricas en ambos extremos logran un acoplamiento esférico de alta precisión con los casquillos ADC12, mientras que el vástago central proporciona un soporte estructural rígido.

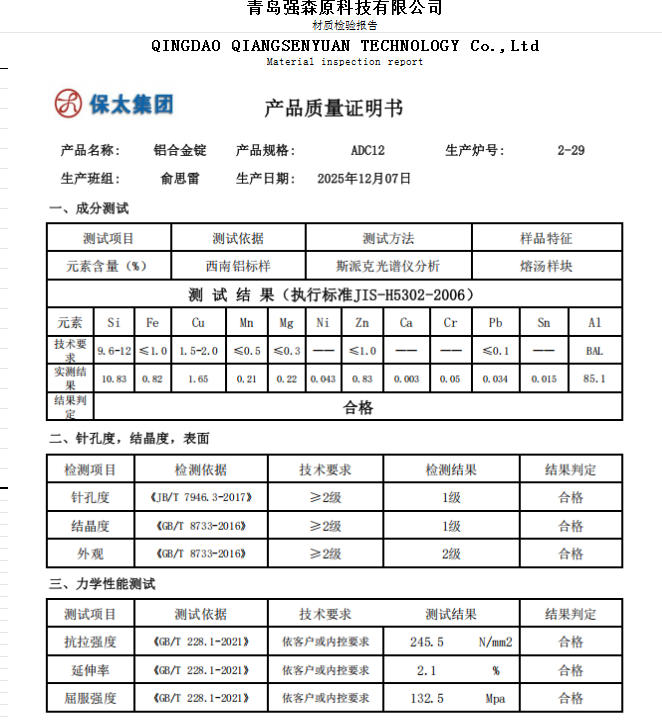

Parámetros de composición del material y propiedades mecánicas del ADC12:

Propiedades mecánicas:

Resistencia a la tracción (TS): 228 - 310 MPa

Límite elástico (YS): 130 - 170 MPa

Alargamiento (EL): ≥1,0 ​​- 3,0％

Dureza Brinell (HB): 74 - 95 HB

6061-T6 Composición del material y parámetros de propiedades mecánicas:

Propiedades mecánicas:

Resistencia a la tracción (TS): 290 - 310 MPa

Límite elástico (YS): 240 - 276 MPa

Alargamiento (EL): 8% - 12%

Dureza Brinell (HB): 90 - 95 HB

Proceso de producción

1. Base de abrazadera con casquillo esférico de doble cavidad ADC12

Para esta base de fijación con casquillos esféricos dobles (ranuras hemisféricas), orificios roscados laterales y un plano de montaje inferior, la fabricación se ejecuta mediante fundición a presión (HPDC) de alta presión utilizando una aleación ADC12. Las superficies de contacto críticas se someten a mecanizado CNC para garantizar dimensiones de orificios de alta precisión y exactitud posicional. El acabado final se logra mediante recubrimiento UV para mejorar la protección y la estética de la superficie.

2. Varilla de enlace de rótula de precisión 6061-T6

Este es un componente mecanizado CNC de alta precisión. La pieza se mecaniza en una única configuración para garantizar la precisión geométrica (concentricidad y perpendicularidad) entre la rótula y el orificio central. Posteriormente se trata térmicamente con un temple T6 para lograr una resistencia mecánica óptima, seguido de un anodizado transparente para resistencia a la corrosión.

Este conjunto representa una interfaz clásica de 'Parte móvil mecanizada + carcasa fija fundida', que equilibra la flexibilidad dinámica con la rigidez estructural.

Inspección de calidad

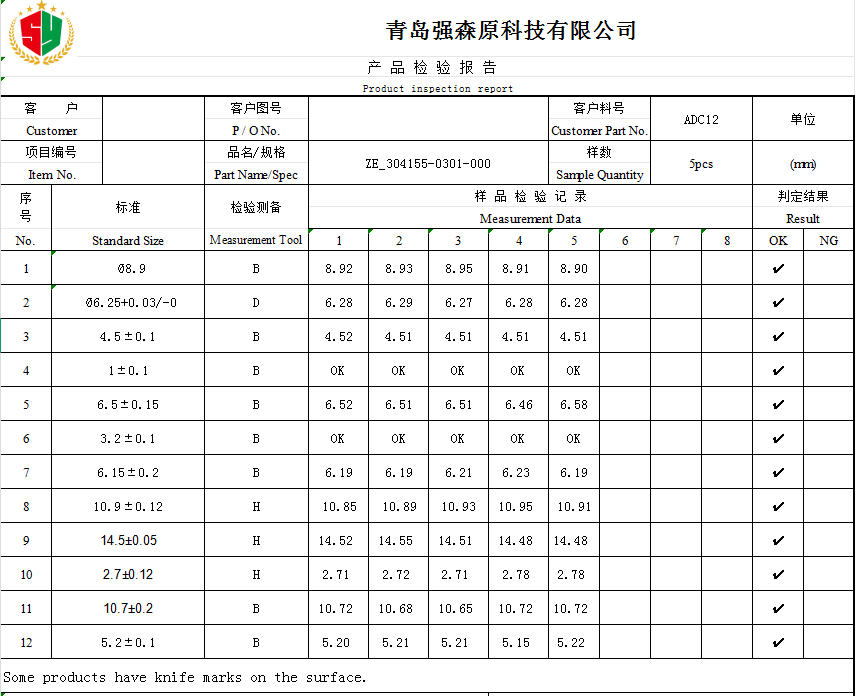

Las dimensiones clave se verifican con dibujos de ingeniería utilizando calibradores, medidores de altura y máquinas de medición por coordenadas (CMM) para garantizar el pleno cumplimiento de las especificaciones.

Embalaje y servicio

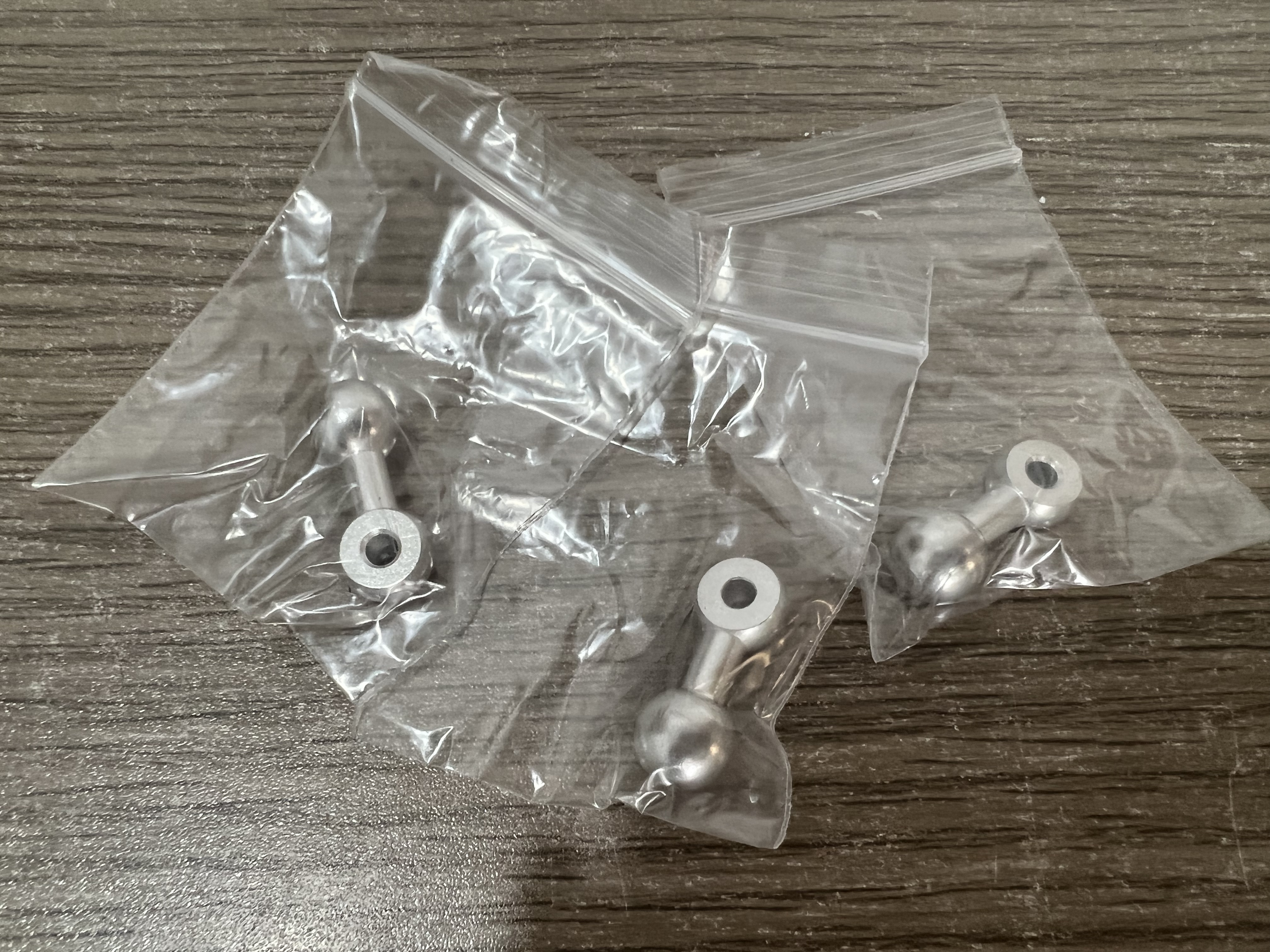

Embalaje protector: los dispositivos médicos de alta precisión se empaquetan individualmente utilizando materiales protectores personalizados para evitar daños por colisión durante el transporte.

Compromiso con el cliente: Mantenemos un seguimiento riguroso de los pedidos y un seguimiento proactivo del cliente. Nuestro compromiso se extiende a brindar un servicio posventa experto, mientras monitoreamos continuamente los comentarios de los clientes y los requisitos emergentes para garantizar la satisfacción total.
